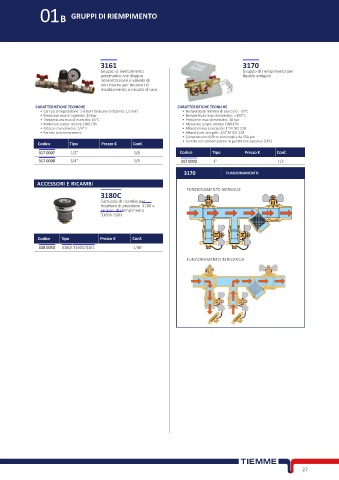

Page 41 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

01B GRUPPI DI RIEMPIMENTO

3161 3170
Gruppo di riempimento Gruppo di riempimento per
automatico con doppia liquido antigelo
intercettazione e valvola di
non ritorno per impianti di
riscaldamento a circuito chiuso

CARATTERISTICHE TECNICHE CARATTERISTICHE TECNICHE
• Campo di regolazione: 1-6 bar (Taratura di fabbrica 1,5 bar) • Temperatura minima di esercizio: -20°C
• Pressione max in ingresso: 16 bar • Temperatura max di esercizio: +100°C
• Temperatura max di esercizio: 65°C • Pressione max di esercizio: 10 bar
• Materiale corpo: ottone CW617N • Materiale corpo: ottone CW617N
• Attacco manometro: 1/4” F • Attacchi linea principale: 1”M ISO 228
• Fornito con manometro • Attacchi per antigelo: 3/4”M ISO 228
• Comprensivo di filtro con maglia da 350 μm
Codice Tipo Prezzo € Conf. • Fornito con coibentazione in polistirene espanso (EPS)
317 0007 1/2” 1/8 Codice Tipo Prezzo € Conf.
317 0008 3/4” 1/8 317 0002 1” 1/2

3170 FUNZIONAMENTO
ACCESSORI E RICAMBI
FUNZIONAMENTO NORMALE
3180C
Cartuccia di ricambo per
riduttore di pressione 3180 e
gruppo di riempimento
3160K-3161

Codice Tipo Prezzo € Conf.
318 0053 3180/ 3160K/3161 1/40
FUNZIONAMENTO IN RICARICA

27
