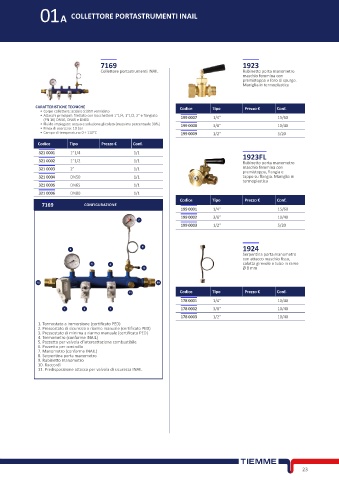

Page 37 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

01A COLLETTORE PORTASTRUMENTI INAIL

7169 1923
Collettore portastrumenti INAIL Rubinetto porta manometro
maschio femmina con
premistoppa e foro di spurgo.
Maniglia in termoplastica

CARATTERISTICHE TECNICHE Codice Tipo Prezzo € Conf.
• Corpo collettore: acciaio S195T verniciato
• Attacchi principali: filettato con bocchettoni 1”1/4, 1”1/2, 2” e flangiato 199 0007 1/4” 15/60
(PN 16) DN50, DN65 e DN80
• Fluido impiegato: acqua e soluzione glicolata (massima percentuale 30%) 199 0008 3/8” 10/40
• Pmax di esercizio: 10 bar
• Campo di temperatura: 0 ÷ 110°C 199 0009 1/2” 5/20
Codice Tipo Prezzo € Conf.
321 0001 1”1/4 1/1 1923FL
321 0002 1”1/2 1/1 Rubinetto porta manometro
321 0003 2” 1/1 maschio femmina con
premistoppa, flangia e
321 0004 DN50 1/1 tappo su flangia. Maniglia in
termoplastica
321 0005 DN65 1/1
321 0006 DN80 1/1
Codice Tipo Prezzo € Conf.
7169 CONFIGURAZIONE
199 0001 1/4” 15/60
199 0002 3/8” 10/40
7
199 0003 1/2” 5/20

8 1924
4
Serpentina porta manometro
con attacco maschio fisso,
5 6 calotta girevole e tubo in rame
9 Ø 8 mm

10 10
11 Codice Tipo Prezzo € Conf.
178 0001 1/4” 10/40
1 2 3 178 0002 3/8” 10/40
178 0003 1/2” 10/40
1. Termostato a immersione (certificato PED)
2. Pressostato di sicurezza a riarmo manuale (certificato PED)
3. Pressostato di minima a riarmo manuale (certificato PED)
4. Termometro (conforme INAIL)
5. Pozzetto per valvola d’intercettazione combustibile
6. Pozzetto per controllo
7. Manometro (conforme INAIL)
8. Serpentina porta manometro
9. Rubinetto manometro
10. Raccordi
11. Predisposizione attacco per valvola di sicurezza INAIL

23
