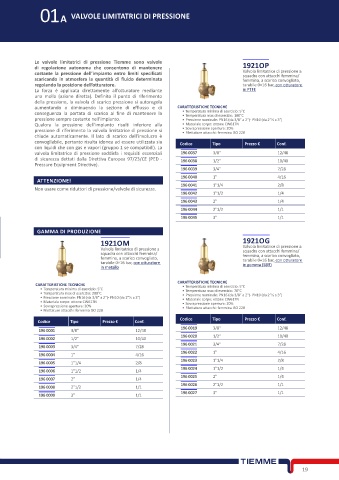

Page 33 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

01A VALVOLE LIMITATRICI DI PRESSIONE

Le valvole limitatrici di pressione Tiemme sono valvole 1921OP
di regolazione autonoma che consentono di mantenere
costante la pressione dell’impianto entro limiti specificati Valvola limitatrice di pressione a
squadra con attacchi femmina/
scaricando in atmosfera la quantità di fluido determinata femmina, a scarico convogliato,
regolando la posizione dell’otturatore. tarabile 0÷16 bar, con otturatore
La forza è applicata direttamente all’otturatore mediante in PTFE
una molla (azione diretta). Definito il punto di riferimento
della pressione, la valvola di scarico pressione si autoregola
aumentando o diminuendo la sezione di efflusso e di CARATTERISTICHE TECNICHE
conseguenza la portata di scarico al fine di mantenere la • Temperatura minima di esercizio: 5°C
• Temperatura max di esercizio: 180°C
pressione sempre costante nell’impianto. • Pressione nominale: PN16 (da 3/8” a 2”)- PN10 (da 2”½ a 3”)
Qualora la pressione dell’impianto risulti inferiore alla • Materiale corpo: ottone CW617N
pressione di riferimento la valvola limitatrice di pressione si • Sovrapressione apertura: 20%
• Filettature attacchi: femmina ISO 228
chiude automaticamente. Il lato di scarico dell’involucro è
convogliabile, pertanto risulta idonea ad essere utilizzata sia Codice Tipo Prezzo € Conf.
con liquidi che con gas e vapori (gruppo 1 se compatibili). La
valvola limitatrice di pressione soddisfa i requisiti essenziali 196 0037 3/8” 12/48
di sicurezza dettati dalla Direttiva Europea 97/23/CE (PED - 196 0038 1/2” 10/40
Pressure Equipment Directive).
196 0039 3/4” 7/28
196 0040 1” 4/16
ATTENZIONE!
Non usare come riduttori di pressione/valvole di sicurezza. 196 0041 1”1/4 2/8
196 0042 1”1/2 1/4
196 0043 2” 1/4
196 0044 2”1/2 1/1
196 0045 3” 1/1

GAMMA DI PRODUZIONE
1921OM 1921OG
Valvola limitatrice di pressione a Valvola limitatrice di pressione a
squadra con attacchi femmina/
squadra con attacchi femmina/ femmina, a scarico convogliato,
femmina, a scarico convogliato, tarabile 0÷16 bar, con otturatore
tarabile 0÷16 bar, con otturatore in gomma (SBR)
in metallo
CARATTERISTICHE TECNICHE
CARATTERISTICHE TECNICHE • Temperatura minima di esercizio: 5°C
• Temperatura minima di esercizio: 5°C • Temperatura max di esercizio: 70°C
• Temperatura max di esercizio: 200°C • Pressione nominale: PN16 (da 3/8” a 2”)- PN10 (da 2”½ a 3”)
• Pressione nominale: PN16 (da 3/8” a 2”)- PN10 (da 2”½ a 3”) • Materiale corpo: ottone CW617N
• Materiale corpo: ottone CW617N • Sovrapressione apertura: 20%
• Sovrapressione apertura: 20% • Filettature attacchi: femmina ISO 228
• Filettature attacchi: femmina ISO 228
Codice Tipo Prezzo € Conf. Codice Tipo Prezzo € Conf.
196 0019 3/8” 12/48
196 0001 3/8” 12/48
196 0002 1/2” 10/40 196 0020 1/2” 10/40
196 0003 3/4” 7/28 196 0021 3/4” 7/28
196 0004 1” 4/16 196 0022 1” 4/16
196 0023 1”1/4 2/8
196 0005 1”1/4 2/8
196 0024 1”1/2 1/4
196 0006 1”1/2 1/4
196 0007 2” 1/4 196 0025 2” 1/4
196 0008 2”1/2 1/1 196 0026 2”1/2 1/1
196 0009 3” 1/1 196 0027 3” 1/1

19
