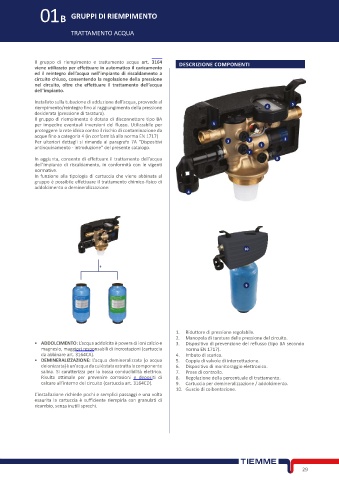

Page 43 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

01B GRUPPI DI RIEMPIMENTO

TRATTAMENTO ACQUA

Il gruppo di riempimento e trattamento acqua art. 3164 DESCRIZIONE COMPONENTI
viene utilizzato per effettuare in automatico il caricamento
ed il reintegro dell’acqua nell’impianto di riscaldamento a
circuito chiuso, consentendo la regolazione della pressione
nel circuito, oltre che effettuare il trattamento dell’acqua
dell’impianto.

Installato sulla tubazione di adduzione dell’acqua, provvede al 5
riempimento/reintegro fino al raggiungimento della pressione 6
desiderata (pressione di taratura).
Il gruppo di riempimento è dotato di disconnettore tipo BA
per impedire eventuali inversioni del flusso. Utilizzabile per 5
proteggere la rete idrica contro il rischio di contaminazione da
acque fino a categoria 4 (in conformità alla norma EN 1717)
Per ulteriori dettagli si rimanda al paragrafo 7A “Dispositivi 3 7 2
antinquinamento - introduzione” del presente catalogo. 1
7
In aggiunta, consente di effettuare il trattamento dell’acqua 8
dell’impianto di riscaldamento, in conformità con le vigenti
normative.
In funzione alla tipologia di cartuccia che viene abbinata al
gruppo è possibile effettuare il trattamento chimico-fisico di
addolcimento o demineralizzazione:
4

10

+

9

1. Riduttore di pressione regolabile.
2. Manopola di taratura della pressione del circuito.
• ADDOLCIMENTO: L’acqua addolcita è povera di ioni calcio e 3. Dispositivo di prevenzione del reflusso (tipo BA secondo
magnesio, maggiori responsabili di incrostazioni (cartuccia norma EN 1717).
da abbinare art. 3164CA). 4. Imbuto di scarico.
• DEMINERALIZZAZIONE: L’acqua demineralizzata (o acqua 5. Coppia di valvole di intercettazione.
deionizzata) è un’acqua da cui è stata estratta la componente 6. Dispositivo di monitoraggio elettronico.
salina. Si caratterizza per la bassa conducibilità elettrica. 7. Prese di controllo.
Risulta ottimale per prevenire corrosioni e depositi di 8. Regolazione della percentuale di trattamento.
calcare all’interno del circuito (cartuccia art. 3164CD). 9. Cartuccia per demineralizzazione / addolcimento.
10. Guscio di coibentazione.
L’installazione richiede pochi e semplici passaggi e una volta
esaurita la cartuccia è sufficiente riempirla con granulati di
ricambio, senza inutili sprechi.

29
