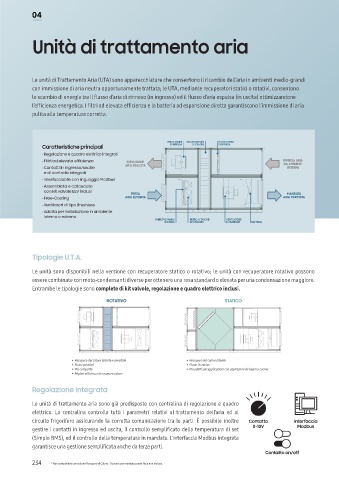

Unità di trattamento aria

Le unità di Trattamento Aria (UTA) sono apparecchiature che consentono il ricambio dell’aria in ambienti medio-grandi
con immissione di aria neutra opportunamente trattata; le UTA, mediante recuperatori statici o rotativi, consentono
lo scambio di energia tra il usso d’aria di rinnovo in ingresso ed il usso d’aria espulsa in uscita ottimizzandone
l’efficienza energetica. I filtri ad elevata efficienza e la batteria ad espansione diretta garantiscono l’immissione di aria
pulita alla temperatura corretta.

VENTILATORE RECUPERATORE FILTRO PIANO
Caratteristiche principali DI RIPRESA DI CALORE DI RIPRESA
•Regolazione e quadro elettrico integrati
•Filtri ad elevata efficienza ESPULSIONE RIPRESA ARIA
DA AMBIENTI
•Contatti in ingresso/uscite ARIA ESAUSTA INTERNI
e di controllo integrati
•Interfacciabile con linguaggio Modbus
•Assemblata e collaudata
con kit valvole EEV inclusi PRESA MANDATA
•Free-Cooling ARIA ESTERNA ARIA TRATTATA
•Ventilatori di tipo Brushless
•Adatta per installazione in ambiente
interno o esterno
PREFILTRO PIANO FILTRO A TASCHE VENTILATORE
DI PRESA DI MANDATA DI MANDATA BATTERIA

Tipologie U.T.A.

Le unità sono disponibili nella versione con recuperatore statico o rotativo; le unità con recuperatore rotativo possono
essere combinate con moto-condensanti diverse per ottenere una resa standard o elevata per una condensazione maggiore.
Entrambe le tipologie sono complete di kit valvole, regolazione e quadro elettrico inclusi.

ROTATIVO STATICO

• Recupero del calore latente e sensibile • Recupero del calore latente
• Flussi paralleli • Flussi incrociati
• Più compatta • Più adatti per applicazioni con aspirazioni da bagni o cucine
iglior efficienza di recupero calore
Regolazione Integrata

Le unità di trattamento aria sono già predisposte con centralina di regolazione e quadro
elettrico. La centralina controlla tutti i parametri relativi al trattamento dell’aria ed al
circuito frigorifero assicurando la corretta comunicazione tra le parti. È possibile inoltre Contatto Interfaccia
gestire i contatti in ingresso ed uscita, il controllo semplificato della temperatura di set 0-10V Modbus
(Simple BMS), ed il controllo della temperatura in mandata. L’interfaccia Modbus integrata
garantisce una gestione semplificata anche da terze parti.
Contatto on/off
234 on compatibile con sistemi ecupero di alore - Sensore per mandata punto fisso non incluso.
