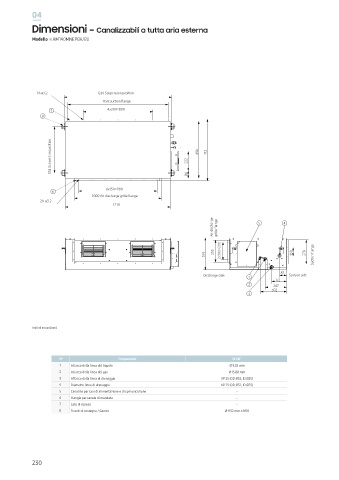

Dimensioni - Canalizzabili a tutta aria esterna
Modello AM140MNEPEH/EU

14-ø3.2 1236 Suspension position

7 4x200=800
8

534 Suspension position 222 656 712

6x150=900 86
6
20-ø3.2
1210

Air discharge 5 4

2x100=200
253
370 100 278

82
Discharge side 1 Suction side
172
2 247
302
3

Unità di misura [mm]

N° Componente 14 kW
1 Attacco della linea del liquido Ø 9.52 mm
2 Attacco della linea del gas Ø 15.88 mm
3 Attacco della linea di drenaggio VP 25 (OD Ø32, ID Ø25)
4 Diametro linea di drenaggio VP 25 (OD Ø32, ID Ø25)
5 Canalina per cavi di alimentazione e di comunicazione -
6 Flangia per canale di mandata -
7 Lato di ripresa -
8 Tiranti di sostegno / Gancio Ø 9.52 mm o M10
