Page 228 - SAMSUNG - DVM S

04

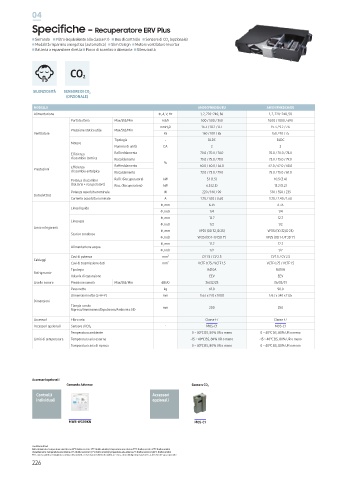

Specifiche - Recuperatore ERV Plus
Serranda Filtro (equivalente alla classe F7) Box di controllo Sensore di CO (opzionale)
2
Modalità risparmio energetico (automatica) Slim Design Motore ventilatore Inverter
Batteria a espansione diretta Pacco di scambio a diamante Silenziosità

CO 2

SILENZIOSITÀ SENSORE DI CO 2
(OPZIONALE)
MODELLO AM050FNKDEH/EU AM100FNKDEH/EU
Alimentazione , , , z 1, 2, 220~240, 50 1, 2, 220~240, 50
Portata d’aria Max/Std/Min m3/h 500 / 500 / 360 1000 / 1000 / 690
mmH 2 O 16.3 / 10.2 / 8.7 15.3 / 9.2 / 7.6
Pressione statica utile Max/Std/Min
Ventilatore Pa 160 / 100 / 85 150 / 90 / 75
Tipologia - BLDC BLDC
Motore
Numero di unità EA 2 2
Efficienza Raffreddamento 70.0 / 70.0 / 74.0 70.0 / 70.0 / 74.0
di scambio termica Riscaldamento 75.0 / 75.0 / 79.0 75.0 / 75.0 / 79.0

Efficienza Raffreddamento 60.0 / 60.0 / 66.0 62.0 / 62.0 / 68.0
Prestazioni di scambio entalpica Riscaldamento 73.0 / 73.0 / 79.0 75.0 / 75.0 / 81.0
Potenza di scambio Raffr. (Recuperatore) kW 5.1 (1.5) 10.5 (3.4)
(batteria + recuperatore) Risc. (Recuperatore) kW 6.5 (2.5) 13.2 (5.2)
Potenza assorbita nominale W 220 / 140 / 90 510 / 350 / 235
Dati elettrici
Corrente assorbita nominale A 1.70 / 1.00 / 0.60 3.70 / 2.40 / 1.60
, mm 6.35 6.35
Linea liquido
, inch 1/4 1/4
, mm 12.7 12.7
Linea gas
, inch 1/2 1/2
Linee refrigeranti
, mm VP25 (OD 32,ID 25) VP25 (OD 32,ID 25)
Scarico condensa
, inch VP25 (OD 1-1/4”,ID 1”) VP25 (OD 1-1/4”,ID 1”)
, mm 12.7 12.7
Alimentazione acqua
, inch 1/2 1/2
Cavi di potenza mm 2 CV 1.5 / CV 2.5 CV 1.5 / CV 2.5
Cablaggi
Cavi di trasmissione dati mm 2 VCTF 0.75 / VCTF 1.5 VCTF 0.75 / VCTF 1.5
Tipologia - R410A R410A
Refrigerante
Valvola di espansione - EEV EEV
Livello sonoro Pressione sonora Max/Std/Min dB(A) 36/32/28 36/33/31
Peso netto kg 61.0 90.0
Dimensioni nette (L×A×P) mm 1553 x 270 x 1000 1763 x 340 x 1135
Dimensioni
Flangia canale mm 200 250
ipresa Immissione Espulsione mbiente
Accessori Filtro aria Classe F7 Classe F7
Accessori opzionali Sensore di CO 2 - MOS-C1 MOS-C1
Temperatura ambiente - 0 0 S, 0 o meno 0 0 S, 0 o meno
Limiti di temperatura Temperatura aria esterna - -1 0 S, 0 o meno -1 0 S, 0 o meno
Temperatura aria di ripresa - 0 0 S, 0 o meno 0 0 S, 0 o meno

Accessori opzionali
Comando Advance Sensore CO 2
Controlli Accessori
individuali opzionali

MWR-WG00KN MOS-C1

Condizioni di test
affreddamento temperatura aria interna bulbo secco e 1 bulbo umido temperatura aria esterna bulbo secco e bulbo umido
iscaldamento temperatura aria interna bulbo secco e 1 ,9 bulbo umido temperatura aria esterna bulbo secco e 0, bulbo umido
er la nostra politica di miglioria continua dei prodotti, ci riserviamo il diritto di modificare senza alcun obbligo di preavviso le caratteristiche sopra riportate.
226
