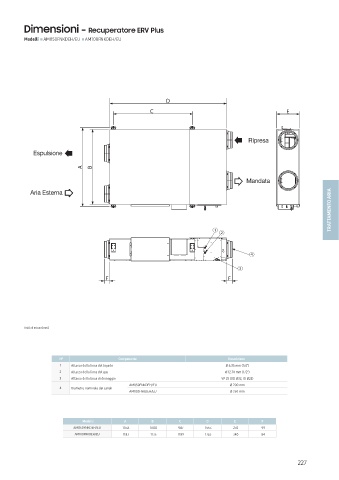

Dimensioni - Recuperatore ERV Plus
Modelli AM050FNKDEH/EU AM100FNKDEH/EU
TRATTAMENTO ARIA
AM050FNKDEH/EU
AM100FNKDEH/EU
Unità di misura [mm]
N° Componente Descrizione
1 Attacco della linea del liquido Ø 6.35 mm (1/4")
2 Attacco della linea del gas Ø 12.70 mm (1/2")
3 Attacco della linea di drenaggio VP 25 (OD Ø32, ID Ø25)
AM050FNKDEH/EU Ø 200 mm
4 Diametro nominale dei canali AM050FNKDEH/EU
AM100FNKDEH/EU Ø 250 mm
AM100FNKDEH/EU
Modelli A B C D E F
AM050FNKDEH/EU 1036 1000 987 1553 270 99
AM100FNKDEH/EU 1183 1135 1189 1763 340 84
