P. 233

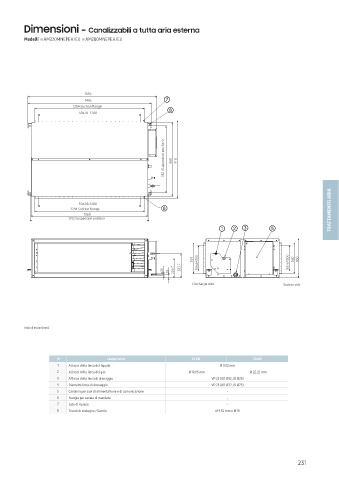

Dimensioni - Canalizzabili a tutta aria esterna
Modelli AM220MNEPEH/EU AM280MNEPEH/EU
1510
1445
50x24=1200
782 (Suspension position) 860 910
TRATTAMENTO ARIA
50x24=1200
1360
1392 Suspension position
360 50x6=300 50x6=300 360 460
ø25 35 226.7 283.7
Discharge side Suction side
Unità di misura [mm]
N° Componente 22 kW 28 kW
1 Attacco della linea del liquido Ø 9.52 mm
2 Attacco della linea del gas Ø 19.05 mm Ø 22.22 mm
3 Attacco della linea di drenaggio VP 25 (OD Ø32, ID Ø25)
4 Diametro linea di drenaggio VP 25 (OD Ø32, ID Ø25)
5 Canalina per cavi di alimentazione e di comunicazione -
6 Flangia per canale di mandata -
7 Lato di ripresa -
8 Tiranti di sostegno / Gancio Ø 9.52 mm o M10
