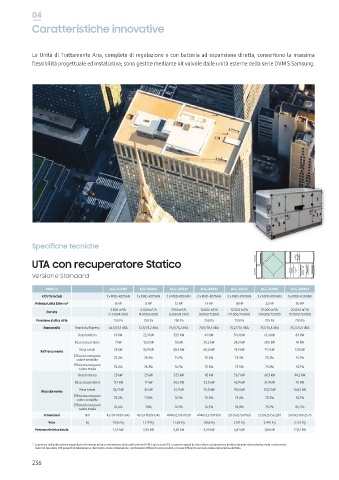

04

Caratteristiche innovative

Le Unità di Trattamento Aria, complete di regolazione e con batteria ad espansione diretta, consentono la massima
essibilit progettuale ed installativa sono gestite mediante it valvole dalle unit esterne della serie S Samsung.

Specifiche tecniche

UTA con recuperatore Statico

Versione Standard

Modello ACL-035HU ACL-050HU ACL-075HU ACL-100HU ACL-125HU ACL-150HU ACL-200HU
Kit UTA inclusi 1 x MXD-K075AN 1 x MXD-K075AN 1 x MXD-K100AN 2 x MXD-K075AN 2 x MXD-K100AN 2 x MXD-K100AN 3 x MXD-K100AN
Potenza Unità Esterna* 8 HP 8 HP 12 HP 14 HP 18 HP 22 HP 30 HP
3.500 m³/h 5.000 m³/h 7.500 m³/h 10.000 m³/h 12.500 m³/h 15.000 m³/h 20.000 m³/h
Portata
(2.500/4.000) (4.000/6.000) (6.000/8.500) (9.000/11.500) (11.500/14.000) (14.000/17.000) (17.000/23.000)
Pressione statica utile 250 Pa 250 Pa 250 Pa 250 Pa 250 Pa 250 Pa 250 Pa
Rumorosità Mandata/Ripresa 66,5/67,3 dBA 72,8/73,2 dBA 74,8/75,2 dBA 70,5/78,4 dBA 75,2/77,5 dBA 75,1/76,8 dBA 74,2/76,0 dBA
Resa batteria 18 kW 22,4 kW 33,5 kW 40 kW 50,4 kW 61,6 kW 84 kW
Resa recuperatore 7 kW 10,5 kW 15 kW 20,2 kW 24,5 kW 29,5 kW 41 kW
Raffrescamento Resa totale 25 kW 32,9 kW 48,5 kW 60,2 kW 74,9 kW 91,1 kW 125 kW
Efficienza recupero . . . . . . .
calore sensibile
Efficienza recupero . . . . . . .
calore totale
Resa batteria 25 kW 25 kW 37,5 kW 45 kW 56,7 kW 69,3 kW 94,5 kW
Resa recuperatore 11,7 kW 17 kW 24,2 kW 33,5 kW 42,9 kW 51,4 kW 70 kW
Riscaldamento Resa totale 36,7 kW 42 kW 61,7 kW 78,5 kW 99,6 kW 120,7 kW 164,5 kW
Efficienza recupero
calore sensibile . . .1 . . . .
Efficienza recupero
calore totale . .1 .9 . . 0.
Dimensioni mm 4370x1760x1345 4575x1960x1345 4940x2370x1650 4940x2370x1960 5210x2675x1960 5210x2675x2260 5610x2760x2570
Peso kg 1.065 Kg 1.179 Kg 1.558 Kg 1.865 Kg 2.181 Kg 2.447 Kg 2.716 Kg
Potenza elettrica totale 1,63 kW 2,80 kW 3,83 kW 5,03 kW 6,81 kW 7,88 kW 12,82 kW

* La potenza dell’unità esterna suggerita fa riferimento ad una combinazione delle unità esterne DVM S con la sola UTA, in assenza quindi di altre interne ad espansione diretta collegate alla medesima moto-condensante.
I valori di resa delle UTA presenti in tabella fanno riferimento a tale combinazione; combinazioni differenti sono possibili, con rese differenti a seconda della unità esterna adottata.
