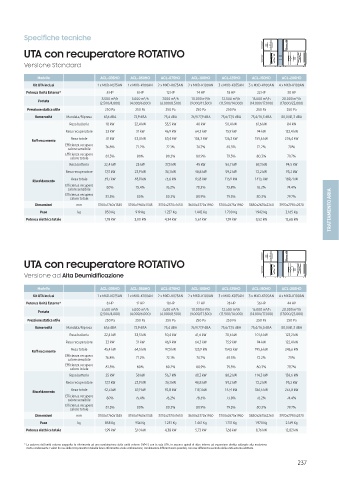

Specifiche tecniche
UTA con recuperatore ROTATIVO
Versione Standard
Modello ACL-035HO ACL-050HO ACL-075HO ACL-100HO ACL-125HO ACL-150HO ACL-200HO
Kit UTA inclusi 1 x MXD-K075AN 1 x MXD-K100AN 2 x MXD-K075AN 2 x MXD-K100AN 3 x MXD-K075AN 3 x MXD-K100AN 4 x MXD-K100AN
Potenza Unità Esterna* 8 HP 8 HP 12 HP 14 HP 18 HP 22 HP 30 HP
3.500 m³/h 5.000 m³/h 7.500 m³/h 10.000 m³/h 12.500 m³/h 15.000 m³/h 20.000 m³/h
Portata
(2.500/4.000) (4.000/6.000) (6.000/8.500) (9.000/11.500) (11.500/14.000) (14.000/17.000) (17.000/23.000)
Pressione statica utile 250 Pa 250 Pa 250 Pa 250 Pa 250 Pa 250 Pa 250 Pa
Rumorosità Mandata/Ripresa 67,6 dBA 72,9 dBA 75,4 dBA 76,9/77,9 dBA 75,6/77,5 dBA 75,4/76,3 dBA 80,0/81,3 dBA
Resa batteria 18 kW 22,4 kW 33,5 kW 40 kW 50,4 kW 61,6 kW 84 kW
Resa recuperatore 23 kW 31 kW 46,9 kW 64,3 kW 75,9 kW 94 kW 122,4 kW
Raffrescamento Resa totale 41 kW 53,4 kW 80,4 kW 104,3 kW 126,3 kW 155,6 kW 206,4 kW
Efficienza recupero
calore sensibile . 1. .1 . 9. . 0
Efficienza recupero 1. 0 0. 0.9 9. 0. 9.
calore totale
Resa batteria 22,4 kW 25 kW 37,5 kW 45 kW 56,7 kW 69,3 kW 94,5 kW
Resa recuperatore 17,3 kW 23,9 kW 36,1 kW 48,8 kW 59,2 kW 72,2 kW 95,2 kW
Riscaldamento Resa totale 39,7 kW 48,9 kW 73,6 kW 93,8 kW 115,9 kW 141,5 kW 189,7 kW
Efficienza recupero
calore sensibile 0 . . . . . .
Efficienza recupero
calore totale 1. 0 0. 0.9 9. 0. 9.
Dimensioni mm 3100x1760x1345 3150x1960x1345 3310x2370x1650 3600x2370x1960 3700x2675x1960 3850x2675x2260 3970x2790x2570
Peso kg 850 Kg 919 Kg 1.227 Kg 1.442 Kg 1.700 Kg 1.942 Kg 2.165 Kg TRATTAMENTO ARIA
Potenza elettrica totale 1,78 kW 3,00 kW 4,34 kW 5,67 kW 7,59 kW 8,52 kW 12,68 kW
UTA con recuperatore ROTATIVO
Versione ad Alta Deumidificazione
Modello ACL-035HO ACL-050HO ACL-075HO ACL-100HO ACL-125HO ACL-150HO ACL-200HO
Kit UTA inclusi 1 x MXD-K075AN 1 x MXD-K100AN 2 x MXD-K075AN 2 x MXD-K100AN 3 x MXD-K075AN 3 x MXD-K100AN 4 x MXD-K100AN
Potenza Unità Esterna* 8 HP 12 HP 18 HP 22 HP 28 HP 36 HP 44 HP
3.500 m³/h 5.000 m³/h 7.500 m³/h 10.000 m³/h 12.500 m³/h 15.000 m³/h 20.000 m³/h
Portata
(2.500/4.000) (4.000/6.000) (6.000/8.500) (9.000/11.500) (11.500/14.000) (14.000/17.000) (17.000/23.000)
Pressione statica utile 250 Pa 250 Pa 250 Pa 250 Pa 250 Pa 250 Pa 250 Pa
Rumorosità Mandata/Ripresa 67,6 dBA 72,9 dBA 75,4 dBA 76,9/77,9 dBA 75,6/77,5 dBA 75,4/76,3 dBA 80,0/81,3 dBA
Resa batteria 22,4 kW 33,5 kW 50,4 kW 61,6 kW 78,6 kW 101,6 kW 123,2 kW
Resa recuperatore 23 kW 31 kW 46,9 kW 64,3 kW 75,9 kW 94 kW 122,4 kW
Resa totale 45,4 kW 64,5 kW 97,3 kW 125,9 kW 154,5 kW 195,6 kW 245,6 kW
Raffrescamento
Efficienza recupero . 1. .1 . 9. . 0
calore sensibile
Efficienza recupero
calore totale 1. 0 0. 0.9 9. 0. 9.
Resa batteria 25 kW 38 kW 56,7 kW 69,3 kW 88,2 kW 114,3 kW 138,6 kW
Resa recuperatore 17,3 kW 23,9 kW 36,1 kW 48,8 kW 59,2 kW 72,2 kW 95,2 kW
Resa totale 42,3 kW 61,9 kW 92,8 kW 118,1 kW 147,4 kW 186,5 kW 233,8 kW
Riscaldamento
Efficienza recupero 0 . . . . . .
calore sensibile
Efficienza recupero 1. 0 0. 0.9 9. 0. 9.
calore totale
Dimensioni mm 3100x1760x1345 3150x1960x1345 3310x2370x1650 3600x2370x1960 3700x2675x1960 3850x2675x2260 3970x2790x2570
Peso kg 858 Kg 936 Kg 1.251 Kg 1.461 Kg 1.731 Kg 1.970 Kg 2.169 Kg
Potenza elettrica totale 1,99 kW 3,10 kW 4,38 kW 5,73 kW 7,68 kW 8,76 kW 12,82 kW
* La potenza dell’unità esterna suggerita fa riferimento ad una combinazione delle unità esterne DVM S con la sola UTA, in assenza quindi di altre interne ad espansione diretta collegate alla medesima
moto-condensante. I valori di resa delle UTA presenti in tabella fanno riferimento a tale combinazione; combinazioni differenti sono possibili, con rese differenti a seconda della unità esterna adottata.
