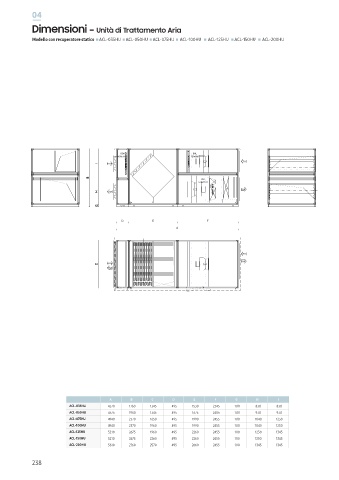

Dimensioni - Unità di Trattamento Aria
Modello con recuperatore statico ACL-035HU ACL-050HU ACL-075HU ACL-100HU ACL-125HU ACL-150HU ACL-200HU

DDH DHL
420x1110 720x920
ETA
ODA

DHL
570x1110
SUP
EHA

D E F
A

ETA
SUP
ODA
EHA

MANDATA AHU 9.50-19-12 P 60-46 RIPRESA AHU 8.00-19-10 P 60-46
Portata aria m³/h 10.000 Portata aria m³/h 10.000
Pressione utile Pa 250 Pressione utile Pa 250
Pressione totale Pa 702 Pressione totale Pa 549
Potenza motore kW 4,600 Potenza motore kW 3,500
Tensione 400V/3/50Hz Tensione 400V/3/50Hz
Raffredamento kW 40,00 Energy rec kW 33,45 / 20,21
Energy rec kW 33,45 / 20,21
Scala
1:47

A B C D E F G H I
ACL-035HU 4370 1760 1345 495 1530 2345 100 830 830
ACL-050HU 4575 1960 1345 495 1675 2405 100 930 930
ACL-075HU 4940 2370 1650 495 1990 2455 100 1040 1230
ACL-100HU 4940 2370 1960 495 1990 2455 100 1040 1230
ACL-125HU 5210 2675 1960 495 2260 2455 100 1230 1345
ACL-150HU 5210 2675 2260 495 2260 2455 100 1230 1345
ACL-200HU 5610 2760 2570 495 2660 2455 100 1345 1345
