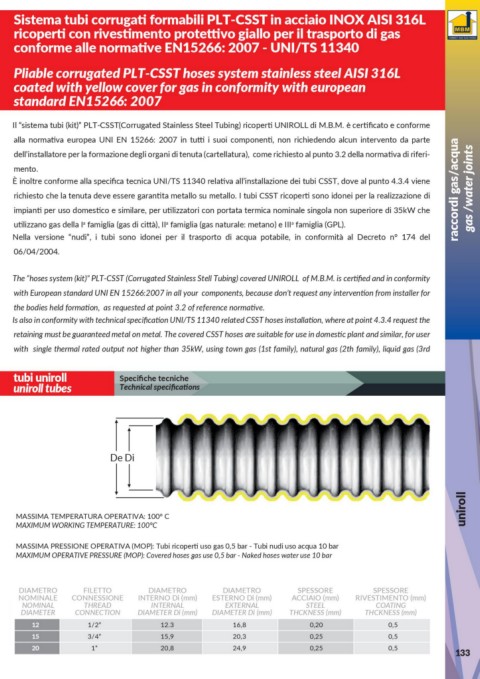

Page 135 - MBM - CATALISTINO 21

Sistema tubi corrugati formabili PLT-CSST in acciaio INOX AISI 316L

ricoperti con rivestimento protettivo giallo per il trasporto di gas
conforme alle normative EN15266: 2007 - UNI/TS 11340

Pliable corrugated PLT-CSST hoses system stainless steel AISI 316L
coated with yellow cover for gas in conformity with european
standard EN15266: 2007

Il “sistema tubi (kit)” PLT-CSST(Corrugated Stainless Steel Tubing) ricoperti UNIROLL di M.B.M. è certificato e conforme

alla normativa europea UNI EN 15266: 2007 in tutti i suoi componenti, non richiedendo alcun intervento da parte
dell’installatore per la formazione degli organi di tenuta (cartellatura), come richiesto al punto 3.2 della normativa di riferi-
mento.
È inoltre conforme alla specifica tecnica UNI/TS 11340 relativa all’installazione dei tubi CSST, dove al punto 4.3.4 viene
richiesto che la tenuta deve essere garantita metallo su metallo. I tubi CSST ricoperti sono idonei per la realizzazione di raccordi gas/acqua gas /water joints

impianti per uso domestico e similare, per utilizzatori con portata termica nominale singola non superiore di 35kW che
utilizzano gas della I famiglia (gas di città), II famiglia (gas naturale: metano) e III famiglia (GPL).
a
a
a
Nella versione “nudi”, i tubi sono idonei per il trasporto di acqua potabile, in conformità al Decreto n° 174 del
06/04/2004.

The “hoses system (kit)” PLT-CSST (Corrugated Stainless Stell Tubing) covered UNIROLL of M.B.M. is certified and in conformity
with European standard UNI EN 15266:2007 in all your components, because don’t request any intervention from installer for

the bodies held formation, as requested at point 3.2 of reference normative.
Is also in conformity with technical specification UNI/TS 11340 related CSST hoses installation, where at point 4.3.4 request the
retaining must be guaranteed metal on metal. The covered CSST hoses are suitable for use in domestic plant and similar, for user
with single thermal rated output not higher than 35kW, using town gas (1st family), natural gas (2th family), liquid gas (3rd

tubi uniroll Specifiche tecniche
uniroll tubes Technical specifications

De Di

uniroll

MASSIMA TEMPERATURA OPERATIVA: 100° C
MAXIMUM WORKING TEMPERATURE: 100°C

MASSIMA PRESSIONE OPERATIVA (MOP): Tubi ricoperti uso gas 0,5 bar - Tubi nudi uso acqua 10 bar
MAXIMUM OPERATIVE PRESSURE (MOP): Covered hoses gas use 0,5 bar - Naked hoses water use 10 bar

DIAMETRO FILETTO DIAMETRO DIAMETRO SPESSORE SPESSORE
NOMINALE CONNESSIONE INTERNO Di (mm) ESTERNO Di (mm) ACCIAIO (mm) RIVESTIMENTO (mm)
NOMINAL THREAD INTERNAL EXTERNAL STEEL COATING
DIAMETER CONNECTION DIAMETER Di (mm) DIAMETER Di (mm) THCKNESS (mm) THCKNESS (mm)
12 1/2” 12.3 16,8 0,20 0,5
15 3/4” 15,9 20,3 0,25 0,5
20 1” 20,8 24,9 0,25 0,5
133
