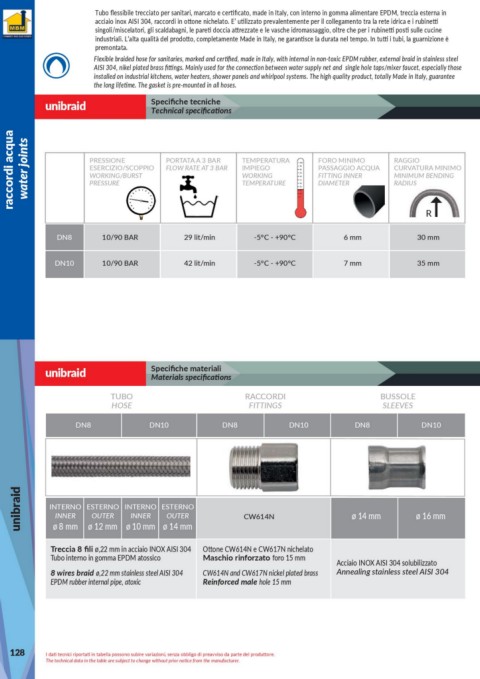

Page 130 - MBM - CATALISTINO 21

Tubo flessibile trecciato per sanitari, marcato e certificato, made in Italy, con interno in gomma alimentare EPDM, treccia esterna in
acciaio inox AISI 304, raccordi in ottone nichelato. E’ utilizzato prevalentemente per il collegamento tra la rete idrica e i rubinetti
singoli/miscelatori, gli scaldabagni, le pareti doccia attrezzate e le vasche idromassaggio, oltre che per i rubinetti posti sulle cucine
industriali. L’alta qualità del prodotto, completamente Made in Italy, ne garantisce la durata nel tempo. In tutti i tubi, la guarnizione è
premontata.
Flexible braided hose for sanitaries, marked and certified, made in Italy, with internal in non-toxic EPDM rubber, external braid in stainless steel
AISI 304, nikel plated brass fittings. Mainly used for the connection between water supply net and single hole taps/mixer faucet, especially those
installed on industrial kitchens, water heaters, shower panels and whirlpool systems. The high quality product, totally Made in Italy, guarantee
the long lifetime. The gasket is pre-mounted in all hoses.

unibraid Specifiche tecniche
Technical specifications

raccordi acqua water joints PRESSIONE PORTATA A 3 BAR TEMPERATURA FORO MINIMO RAGGIO

ESERCIZIO/SCOPPIO
CURVATURA MINIMO
PASSAGGIO ACQUA
IMPIEGO
FLOW RATE AT 3 BAR
FITTING INNER
MINIMUM BENDING
WORKING
WORKING/BURST
TEMPERATURE
RADIUS
PRESSURE
DIAMETER
R
DN8 10/90 BAR 29 lit/min -5°C - +90°C 6 mm 30 mm
DN10 10/90 BAR 42 lit/min -5°C - +90°C 7 mm 35 mm

unibraid Specifiche materiali
Materials specifications

TUBO RACCORDI BUSSOLE
HOSE FITTINGS SLEEVES

DN8 DN10 DN8 DN10 DN8 DN10

unibraid INTERNO ESTERNO INTERNO ESTERNO CW614N ø 14 mm ø 16 mm

OUTER
INNER
INNER
OUTER
ø 8 mm
ø 12 mm ø 10 mm ø 14 mm
Treccia 8 fili ø,22 mm in acciaio INOX AISI 304 Ottone CW614N e CW617N nichelato
Tubo interno in gomma EPDM atossico Maschio rinforzato foro 15 mm
Acciaio INOX AISI 304 solubilizzato
8 wires braid ø,22 mm stainless steel AISI 304 CW614N and CW617N nickel plated brass Annealing stainless steel AISI 304
EPDM rubber internal pipe, atoxic Reinforced male hole 15 mm

128 I dati tecnici riportati in tabella possono subire variazioni, senza obbligo di preavviso da parte del produttore.
The technical data in the table are subject to change without prior notice from the manufacturer.
