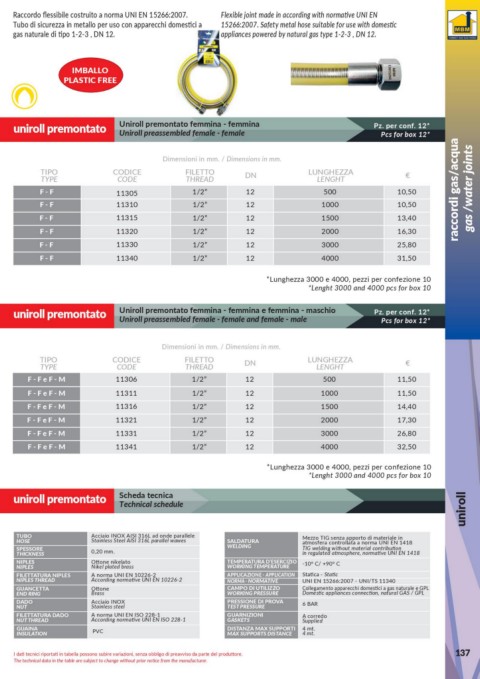

Page 139 - MBM - CATALISTINO 21

Raccordo flessibile costruito a norma UNI EN 15266:2007. Flexible joint made in according with normative UNI EN
Tubo di sicurezza in metallo per uso con apparecchi domestici a 15266:2007. Safety metal hose suitable for use with domestic
gas naturale di tipo 1-2-3 , DN 12. appliances powered by natural gas type 1-2-3 , DN 12.

IMBALLO
PLASTIC FREE

uniroll premontato Uniroll premontato femmina - femmina Pz. per conf. 12*
Uniroll preassembled female - female
Pcs for box 12*

Dimensioni in mm. / Dimensions in mm.
TIPO CODICE FILETTO LUNGHEZZA
TYPE CODE THREAD DN LENGHT €
F - F 11305 1/2” 12 500 10,50 raccordi gas/acqua gas /water joints
F - F 11310 1/2” 12 1000 10,50
F - F 11315 1/2” 12 1500 13,40
F - F 11320 1/2” 12 2000 16,30
F - F 11330 1/2” 12 3000 25,80
F - F 11340 1/2” 12 4000 31,50

*Lunghezza 3000 e 4000, pezzi per confezione 10
*Lenght 3000 and 4000 pcs for box 10

uniroll premontato Uniroll premontato femmina - femmina e femmina - maschio Pz. per conf. 12*
Uniroll preassembled female - female and female - male
Pcs for box 12*

Dimensioni in mm. / Dimensions in mm.
TIPO CODICE FILETTO LUNGHEZZA
TYPE CODE THREAD DN LENGHT €
F - F e F - M 11306 1/2” 12 500 11,50
F - F e F - M 11311 1/2” 12 1000 11,50
F - F e F - M 11316 1/2” 12 1500 14,40
F - F e F - M 11321 1/2” 12 2000 17,30
F - F e F - M 11331 1/2” 12 3000 26,80
F - F e F - M 11341 1/2” 12 4000 32,50

*Lunghezza 3000 e 4000, pezzi per confezione 10
*Lenght 3000 and 4000 pcs for box 10

uniroll
uniroll premontato Scheda tecnica
Technical schedule

TUBO Acciaio INOX AISI 316L ad onde parallele Mezzo TIG senza apporto di materiale in
HOSE Stainless Steel AISI 316L parallel wawes SALDATURA atmosfera controllata a norma UNI EN 1418
SPESSORE 0,20 mm. WELDING TIG welding without material contribution
THICKNESS in regulated atmosphere, normative UNI EN 1418
NIPLES Ottone nikelato TEMPERATURA D’ESERCIZIO -10° C/ +90° C
NIPLES Nikel plated brass WORKING TEMPERATURE
FILETTATURA NIPLES A norma UNI EN 10226-2 APPLICAZIONE - APPLICATION Statica - Static
NIPLES THREAD According normative UNI EN 10226-2 NORMA - NORMATIVE UNI EN 15266:2007 - UNI/TS 11340
GUANCETTA Ottone CAMPO DI UTILIZZO Collegamento apparecchi domestici a gas naturale e GPL
END RING Brass WORKING PRESSURE Domestic appliances connection, natural GAS / GPL
DADO Acciaio INOX PRESSIONE DI PROVA 6 BAR
NUT Stainless steel TEST PRESSURE
FILETTATURA DADO A norma UNI EN ISO 228-1 GUARNIZIONI A corredo
NUT THREAD According normative UNI EN ISO 228-1 GASKETS Supplied
GUAINA PVC DISTANZA MAX SUPPORTI 4 mt.
INSULATION MAX SUPPORTS DISTANCE 4 mt.
137
I dati tecnici riportati in tabella possono subire variazioni, senza obbligo di preavviso da parte del produttore.
The technical data in the table are subject to change without prior notice from the manufacturer.
