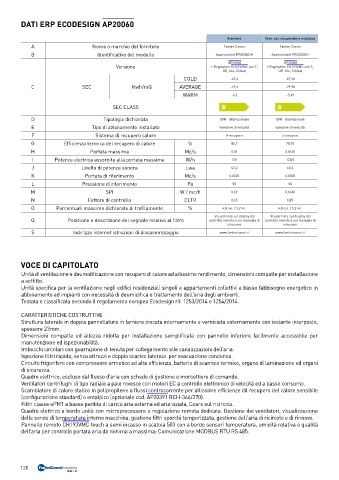

Page 120 - FANTINICOSMI - VMC 2021

DATI ERP ECODESIGN AP20060

Standard Vers. con recuperatore entalpico
A Nome o marchio del fornitore Fantini Cosmi Fantini Cosmi
B Identificativo del modello Aspircomfort PRO350DH Aspircomfort PRO350DH
AP20060 AP20060
Versione + Regolatore CH193VMC con T, + Regolatore CH193VMC con T,
UR, Voc, CO2eq UR, Voc, CO2eq
COLD -67,4 -67,90
C SEC Kwh/mQ AVERAGE -29,3 -29,90
WARM -4,9 -5,49

SEC CLASS B B
D Tipologia dichiarata UVR - Bidirezionale UVR - bidirezionale
E Tipo di azionamento installato Variatore di velocità variatore di velocità
F Sistema di recupero calore A recupero a recupero
G Efficienza termica del recupero di calore % 85,7 78,70
H Portata massima Mc/s 0,04 0,0420
I Potenza elettrica assorbita alla portata massima W/h 130 130,0
J Livello di potenza sonora Lwa 62,2 62,2
K Portata di riferimento Mc/s 0,0325 0,0338
L Pressione di riferimento Pa 50 50
M SPI W / mc/h 0,69 0,6630
N Fattore di controllo CLTR 0,65 0,85
O Percentuali massime dichiarate di trafilamento % 4,8 ext. / 5,2 int. 4,8 ext. / 5,2 int.
Visualizzata sul display del Visualizzata sul display del
Q Posizione e descrizione del segnale relativo al filtro controllo remoto e sul manuale di controllo remoto e sul manuale di
istruzioni istruzioni
S Indirizzo internet istruzioni di dissasemblaggio www.fantinicosmi.it www.fantinicosmi.it

VOCE DI CAPITOLATO
Unità di ventilazione e deumidificazione con recupero di calore ad altissimo rendimento, dimensioni compatte per installazione
a soffitto.
Unità specifica per la ventilazione negli edifici residenziali singoli e appartamenti collettivi a basso fabbisogno energetico in
abbinamento ad impianti con necessità di deumidifica e trattamento dell'aria degli ambienti.
Testata e classificata secondo il regolamento europeo Ecodesign rif. 1253/2014 e 1254/2014.

CARATTERISTICHE COSTRUTTIVE
Struttura laterale in doppia pannellatura in lamiera zincata internamente e verniciata esternamente con isolante interposto,
spessore 23mm.
Dimensioni compatte ed altezza ridotta per installazione semplificata con pannello inferiore facilmente accessibile per
manutenzione ed ispezionabilità.
Imbocchi circolari con guarnizione di tenuta per collegamento alle canalizzazioni dell’aria.
Ispezione filtri rapida, senza attrezzi e doppio scarico laterale per evacuazione condensa.
Circuito frigorifero con compressore ermetico ad alta efficienza, batterie di scambio termico, organo di laminazione ed organi
di sicurezza.
Quadro elettrico, escluso dal flusso d'aria con schede di gestione e morsettiere di comando.
Ventilatori centrifughi di tipo radiale a pale rovesce con motori EC a controllo elettronico di velocità ed a basso consumo.
Scambiatore di calore statico in polipropilene a flussi controcorrente per altissime efficienze dil recupero del calore sensibile
(configurazione standard) o entalpico (opzionale cod. AP20391 RCH-366/270).
Filtri classe ePM1 a bassa perdita di carico aria esterna ed aria viziata, Coars sul ricircolo.
Quadro elettrico a bordo unità con microprocessore e regolazione remota dedicata. Gestione dei ventilatori, visualizzazione
delle sonde di temperatura interno macchina, gestione filtri sporchi temporizzata, gestione dell'aria di ricircolo e di rinnovo.
Pannello remoto CH193VMC touch a semi incasso in scatola 503 con a bordo sensori temperatura, umidità relativa e qualità
dell’aria per controllo portata aria da minima a massima; Comunicazione MODBUS RTU RS 485.

120
