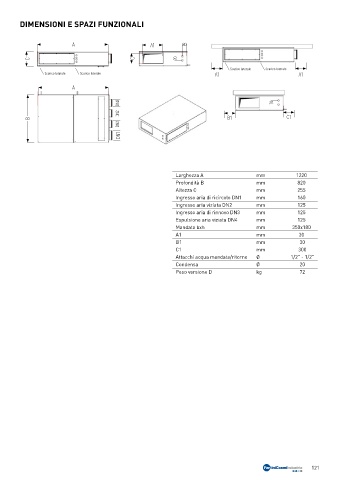

DIMENSIONI E SPAZI FUNZIONALI

A A1 80

C C 70
Scarico laterale Scarico laterale
Scarico laterale Scarico laterale A1 A1
A

DN2 70
DN2 C1
B B1
DN2
DN1

Larghezza A mm 1220
Profondità B mm 820
Altezza C mm 255
Ingresso aria di ricircolo DN1 mm 160
Ingresso aria viziata DN2 mm 125
Ingresso aria di rinnovo DN3 mm 125
Espulsione aria viziata DN4 mm 125
Mandata bxh mm 350x180
A1 mm 30
B1 mm 30
C1 mm 300
Attacchi acqua mandata/ritorno Ø 1/2” - 1/2”
Condensa Ø 20
Peso versione D kg 72
