Page 119 - FANTINICOSMI - VMC 2021

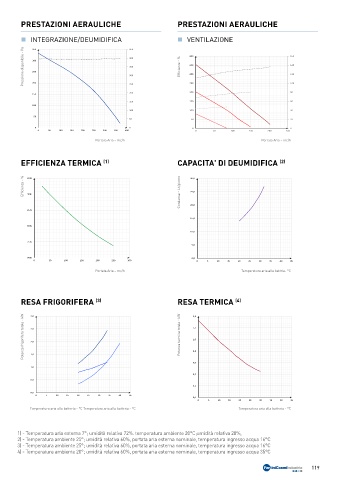

PRESTAZIONI AERAULICHE PRESTAZIONI AERAULICHE

„ INTEGRAZIONE/DEUMIDIFICA 450 „ VENTILAZIONE
Pressione disponibile - Pa 300 400 Efficienza - % 400 160
350

140
350
350
250
120
300
300
200
200
80
200
150 250 250 100
150 150 60
100
100 100 40
50
50 50 20
0 0 0 0
0 50 100 150 200 250 300 350 400 0 50 100 150 200 250
Portata Aria – mc/h Portata Aria – mc/h
EFFICIENZA TERMICA (1) CAPACITA' DI DEUMIDIFICA (2)

Efficienza - % 95% Condensa – Lt/giorno 30,0

25,0
90%

85% 20,0
15,0
80%
10,0

75%
5,0
70% 0,0
0 50 100 150 200 250 300 0 5 10 15 20 25 30 35 40 45

Portata Aria – mc/h Temperatura aria alla battria- °C

RESA FRIGORIFERA (3) RESA TERMICA (4)

Potenza frigorifera totale - kW 2,5 Potenza termica totale - kW 1,2
3,0
1,4
1,0
2,0
0,8
1,5
0,6
1,0
0,4
0,5
0,2
0,0
0 5 10 15 20 25 30 35 40 45
0,0
0 5 10 15 20 25 30 35 40 45
Temperatura aria alla batteria - °C Temperatura aria alla batteria - °C Temperatura aria alla batteria - °C

1) - Temperatura aria esterna 7°; umidità relativa 72%. temperatura ambiente 20°C;umidità relativa 28%,
2) - Temperatura ambiente 25°; umidità relativa 60%, portata aria esterna nominale, temperatura ingresso acqua 16°C
3) - Temperatura ambiente 25°; umidità relativa 60%, portata aria esterna nominale, temperatura ingresso acqua 16°C
4) - Temperatura ambiente 20°; umidità relativa 60%, portata aria esterna nominale, temperatura ingresso acqua 35°C

119
