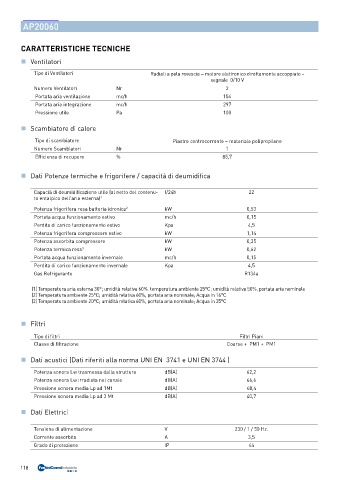

Page 118 - FANTINICOSMI - VMC 2021

AP20060

CARATTERISTICHE TECNICHE

„ Ventilatori
Tipo di Ventilatori Radiali a pala rovescia – motore elettronico direttamente accoppiato -
segnale 0/10 V
Numero Ventilatori Nr 2
Portata aria ventilazione mc/h 154
Portata aria integrazione mc/h 297
Pressione utile Pa 100

„ Scambiatore di calore

Tipo di scambiatore Piastre controcorrente – materiale polipropilene
Numero Scambiatori Nr 1
Efficienza di recupero % 85,7

„ Dati Potenze termiche e frigorifere / capacità di deumidifica

Capacià di deumidificazione utile (al netto del contenu- l/24h 22
to entalpico dell'aria esterna) 1
Potenza frigorifera resa batteria idronica 2 kW 0,53
Portata acqua funzionamento estivo mc/h 0,15
Perdita di carico funzionamento estivo Kpa 4,5
Potenza frigorifera compressore estivo kW 1,14
Potenza assorbita compressore kW 0,35
Potenza termica resa 3 kW 0,62
Portata acqua funzionamento invernale mc/h 0,15
Perdita di carico funzionamento invernale Kpa 4,5
Gas Refrigerante R134a

(1) Temperatura aria esterna 30°; umidità relativa 60%. temperatura ambiente 25°C; umidità relativa 50%, portata aria nominale
(2) Temperatura ambiente 25°C; umidità relativa 60%, portata aria nominale; Acqua in 16°C
(3) Temperatura ambiente 20°C; umidità relativa 60%, portata aria nominale; Acqua in 35°C

„ Filtri

Tipo di filtri Filtri Piani
Classe di filtrazione Coarse + PM1 + PM1

„ Dati acustici (Dati riferiti alla norma UNI EN 3741 e UNI EN 3744 )

Potenza sonora Lw trasmessa dalla struttura dB(A) 62,2
Potenza sonora Lw irradiata nel canale dB(A) 66,6
Pressione sonora media Lp ad 1Mt dB(A) 48,4
Pressione sonora media Lp ad 3 Mt dB(A) 40,7

„ Dati Elettrici

Tensione di alimentazione V 230 / 1 / 50 Hz.
Corrente assorbita A 3,5
Grado di protezione IP 44

118
