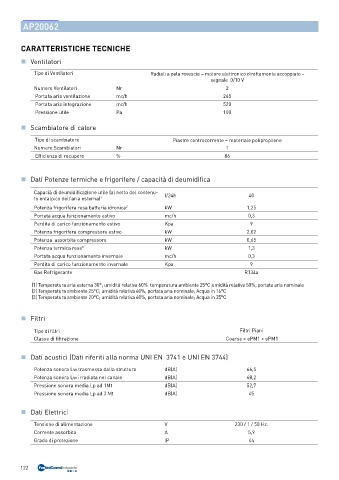

Page 122 - FANTINICOSMI - VMC 2021

AP20062

CARATTERISTICHE TECNICHE

„ Ventilatori
Tipo di Ventilatori Radiali a pala rovescia – motore elettronico direttamente accoppiato -
segnale 0/10 V
Numero Ventilatori Nr 2
Portata aria ventilazione mc/h 265
Portata aria integrazione mc/h 520
Pressione utile Pa 100

„ Scambiatore di calore

Tipo di scambiatore Piastre controcorrente – materiale polipropilene
Numero Scambiatori Nr 1
Efficienza di recupero % 86

„ Dati Potenze termiche e frigorifere / capacità di deumidifica

Capacià di deumidificazione utile (al netto del contenu- l/24h 40
to entalpico dell'aria esterna) 1
Potenza frigorifera resa batteria idronica 2 kW 1,25
Portata acqua funzionamento estivo mc/h 0,3
Perdita di carico funzionamento estivo Kpa 9
Potenza frigorifera compressore estivo kW 2,02
Potenza assorbita compressore kW 0,65
Potenza termica resa 3 kW 1,3
Portata acqua funzionamento invernale mc/h 0,3
Perdita di carico funzionamento invernale Kpa 9
Gas Refrigerante R134a

(1) Temperatura aria esterna 30°; umidità relativa 60%. temperatura ambiente 25°C;umidità relativa 50%, portata aria nominale
(2) Temperatura ambiente 25°C; umidità relativa 60%, portata aria nominale; Acqua in 16°C
(3) Temperatura ambiente 20°C; umidità relativa 60%, portata aria nominale; Acqua in 35°C

„ Filtri

Tipo di filtri Filtri Piani
Classe di filtrazione Coarse + ePM1 + ePM1

„ Dati acustici (Dati riferiti alla norma UNI EN 3741 e UNI EN 3744)

Potenza sonora Lw trasmessa dalla struttura dB(A) 66,5
Potenza sonora Lw irradiata nel canale dB(A) 68,2
Pressione sonora media Lp ad 1Mt dB(A) 52,7
Pressione sonora media Lp ad 3 Mt dB(A) 45

„ Dati Elettrici

Tensione di alimentazione V 230 / 1 / 50 Hz.
Corrente assorbita A 5,9
Grado di protezione IP 44

122
