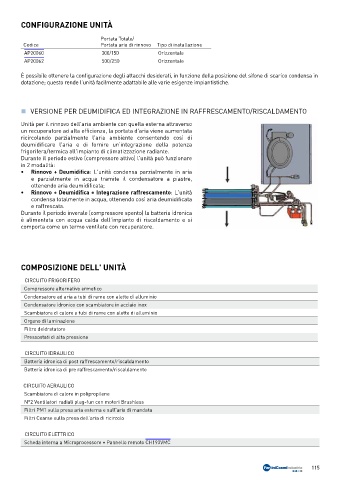

CONFIGURAZIONE UNITÀ

Portata Totale/
Codice Portata aria di rinnovo Tipo di installazione
AP20060 300/150 Orizzontale
AP20062 500/250 Orizzontale

È possibile ottenere la configurazione degli attacchi desiderati, in funzione della posizione del sifone di scarico condensa in
dotazione; questo rende l'unità facilmente adattabile alle varie esigenze impiantistiche.

„ VERSIONE PER DEUMIDIFICA ED INTEGRAZIONE IN RAFFRESCAMENTO/RISCALDAMENTO
Unità per il rinnovo dell'aria ambiente con quella esterna attraverso
un recuperatore ad alta efficienza, la portata d'aria viene aumentata
ricircolando parzialmente l'aria ambiente consentendo così di
deumidificare l'aria e di fornire un’integrazione della potenza
frigorifera/termica all'impianto di climatizzazione radiante.
Durante il periodo estivo (compressore attivo) l'unità può funzionare
in 2 modalità:
• Rinnovo + Deumidifica: L'unità condensa parzialmente in aria
e parzialmente in acqua tramite il condensatore a piastre,
ottenendo aria deumidificata;
• Rinnovo + Deumidifica + Integrazione raffrescamento: L'unità
condensa totalmente in acqua, ottenendo così aria deumidificata
e raffrescata.
Durante il periodo inverale (compressore spento) la batteria idronica
è alimentata con acqua calda dell'impianto di riscaldamento e si
comporta come un termo ventilate con recuperatore.

COMPOSIZIONE DELL' UNITÀ

CIRCUITO FRIGORIFERO
Compressore alternativo ermetico
Condensatore ad aria a tubi di rame con alette di alluminio
Condensatore idronico con scambiatore in acciaio inox
Scambiatore di calore a tubi di rame con alette di alluminio
Organo di laminazione
Filtro deidratatore
Pressostati di alta pressione

CIRCUITO IDRAULICO
Batteria idronica di post raffrescamento/riscaldamento
Batteria idronica di pre raffrescamento/riscaldamento

CIRCUITO AERAULICO
Scambiatore di calore in polipropilene
N°2 Ventilatori radiali plug-fun con motori Brushless
Filtri PM1 sulla presa aria esterna e sull'aria di mandata
Filtri Coarse sulla presa dell'aria di ricircolo

CIRCUITO ELETTRICO
Scheda interna a Microprocessore + Pannello remoto CH193VMC
