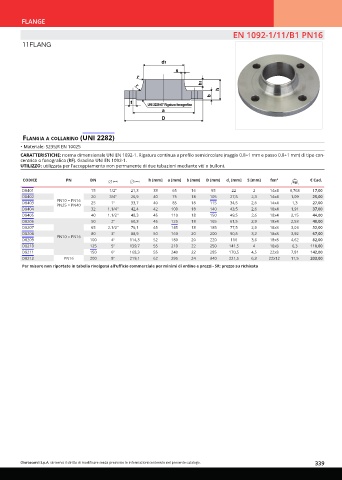

Page 339 - OTER - CATALISTINO 2024

FLANGE
EN 1092-1/11/B1 PN16

11FLANG

flanGia a Collarino (uni 2282)
• Materiale: S235JR EN 10025
CARATTERISTICHE: norma dimensionale UNI EN 1092-1. Rigatura continua a profilo semicircolare (raggio 0.8÷1 mm e passo 0.8÷1 mm) di tipo con-
centrico o fonografico (RF). Gradino UNI EN 1092-1.
UTILIZZO: utilizzata per l'accoppiamento non permanente di due tubazioni mediante viti o bulloni.

CODICE PN DN h [mm] a [mm] b [mm] D [mm] d [mm] S [mm] fxn° € Cad.
1
D8401 15 1/2" 21,3 38 65 16 95 22 2 14x4 0,768 17,00
D8402 20 3/4" 26,9 40 75 18 105 27,5 2,3 14x4 1,09 25,00
D8403 PN10 = PN16 25 1" 33,7 40 85 18 115 34,5 2,6 14x4 1,3 27,00
PN25 = PN40
D8404 32 1.1/4" 42,4 42 100 18 140 43,5 2,6 18x4 1,91 37,00
D8405 40 1.1/2" 48,3 45 110 18 150 49,5 2,6 18x4 2,15 44,00
D8206 50 2" 60,3 45 125 18 165 61,5 2,9 18x4 2,53 48,00
D8207 65 2.1/2" 76,1 45 145 18 185 77,5 2,9 18x8 3,03 52,00
D8208 80 3" 88,9 50 160 20 200 90,5 3,2 18x8 3,92 67,00
D8209 PN10 = PN16 100 4" 114,3 52 180 20 220 116 3,6 18x8 4,62 82,00
D8210 125 5" 139,7 55 210 22 250 141,5 4 18x8 6,3 110,00
D8211 150 6" 168,3 55 240 22 285 170,5 4,5 22x8 7,81 142,00
D8212 PN16 200 8" 219,1 62 295 24 340 221,5 6,3 22x12 11,5 203,00
Per misure non riportate in tabella rivolgersi all'ufficio commerciale per minimi di ordine e prezzi - SR: prezzo su richiesta
