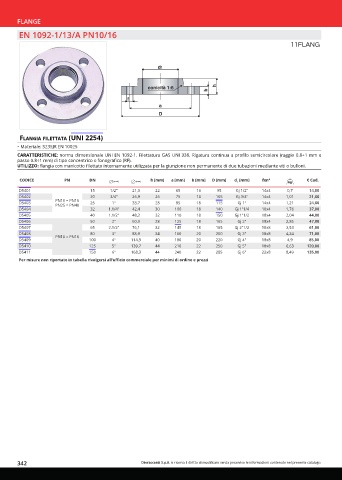

Page 342 - OTER - CATALISTINO 2024

FLANGE
EN 1092-1/13/A PN10/16

11FLANG

flanGia filettata (uni 2254)
• Materiale: S235JR EN 10025
CARATTERISTICHE: norma dimensionale UNI EN 1092-1. Filettatura GAS UNI 338. Rigatura continua a profilo semicircolare (raggio 0.8÷1 mm e
passo 0.8÷1 mm) di tipo concentrico o fonografico (RF).
UTILIZZO: flangia con manicotto filettato internamente utilizzata per la giunzione non permanente di due tubazioni mediante viti o bulloni.

CODICE PN DN h [mm] a [mm] b [mm] D [mm] d [mm] fxn° € Cad.
1
D5401 15 1/2" 21,3 22 65 16 95 Gj 1/2" 14x4 0,7 14,00
D5402 20 3/4" 26,9 26 75 18 105 Gj 3/4" 14x4 1,01 21,00
D5403 PN10 = PN16 25 1" 33,7 28 85 18 115 Gj 1" 14x4 1,21 24,00
PN25 = PN40
D5404 32 1.1/4" 42,4 30 100 18 140 Gj 1"1/4 18x4 1,76 37,00
D5405 40 1.1/2" 48,3 32 110 18 150 Gj 1"1/2 18x4 2,04 44,00
D5406 50 2" 60,3 28 125 18 165 Gj 2" 18x4 2,85 47,00
D5407 65 2.1/2" 76,1 32 145 18 185 Gj 2"1/2 18x8 3,53 61,00
D5408 80 3" 88,9 34 160 20 200 Gj 3" 18x8 4,24 71,00
D5409 PN10 = PN16 100 4" 114,3 40 180 20 220 Gj 4" 18x8 4,9 85,00
D5410 125 5" 139,7 44 210 22 250 Gj 5" 18x8 6,63 120,00
D5411 150 6" 168,3 44 240 22 285 Gj 6" 22x8 8,49 135,00
Per misure non riportate in tabella rivolgersi all'ufficio commerciale per minimi di ordine e prezzi
