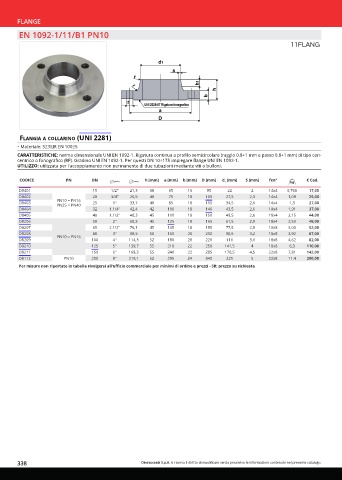

Page 338 - OTER - CATALISTINO 2024

FLANGE
EN 1092-1/11/B1 PN10

11FLANG

flanGia a Collarino (uni 2281)
• Materiale: S235JR EN 10025
CARATTERISTICHE: norma dimensionale UNI EN 1092-1. Rigatura continua a profilo semicircolare (raggio 0.8÷1 mm e passo 0.8÷1 mm) di tipo con-
centrico o fonografico (RF). Gradino UNI EN 1092-1. Per questi DN 10÷175 impiegare flange UNI EN 1092-1.
UTILIZZO: utilizzata per l'accoppiamento non permanente di due tubazioni mediante viti o bulloni.

CODICE PN DN h [mm] a [mm] b [mm] D [mm] d [mm] S [mm] fxn° € Cad.
1
D8401 15 1/2" 21,3 38 65 16 95 22 2 14x4 0,768 17,00
D8402 20 3/4" 26,9 40 75 18 105 27,5 2,3 14x4 1,09 25,00
D8403 PN10 = PN16 25 1" 33,7 40 85 18 115 34,5 2,6 14x4 1,3 27,00
PN25 = PN40
D8404 32 1.1/4" 42,4 42 100 18 140 43,5 2,6 18x4 1,91 37,00
D8405 40 1.1/2" 48,3 45 110 18 150 49,5 2,6 18x4 2,15 44,00
D8206 50 2" 60,3 45 125 18 165 61,5 2,9 18x4 2,53 48,00
D8207 65 2.1/2" 76,1 45 145 18 185 77,5 2,9 18x8 3,03 52,00
D8208 80 3" 88,9 50 160 20 200 90,5 3,2 18x8 3,92 67,00
D8209 PN10 = PN16 100 4" 114,3 52 180 20 220 116 3,6 18x8 4,62 82,00
D8210 125 5" 139,7 55 210 22 250 141,5 4 18x8 6,3 110,00
D8211 150 6" 168,3 55 240 22 285 170,5 4,5 22x8 7,81 142,00
D8112 PN10 200 8" 219,1 62 295 24 340 221 5 22x8 11,4 200,00
Per misure non riportate in tabella rivolgersi all'ufficio commerciale per minimi di ordine e prezzi - SR: prezzo su richiesta
