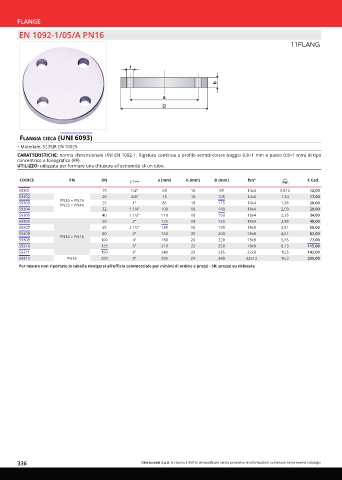

Page 336 - OTER - CATALISTINO 2024

FLANGE
EN 1092-1/05/A PN16

11FLANG

flanGia CieCa (uni 6093)
• Materiale: S235JR EN 10025
CARATTERISTICHE: norma dimensionale UNI EN 1092-1. Rigatura continua a profilo semicircolare (raggio 0.8÷1 mm e passo 0.8÷1 mm) di tipo
concentrico o fonografico (RF).
UTILIZZO: utilizzata per formare una chiusura all'estremità di un tubo.

CODICE PN DN a [mm] b [mm] D [mm] fxn° € Cad.
S9301 15 1/2" 65 16 95 14x4 0,813 12,00
S9302 20 3/4" 75 18 105 14x4 1,14 17,00
S9303 PN10 = PN16 25 1" 85 18 115 14x4 1,38 20,00
PN25 = PN40
S9304 32 1.1/4" 100 18 140 18x4 2,03 29,00
S9305 40 1.1/2" 110 18 150 18x4 2,35 34,00
S9306 50 2" 125 18 165 18x4 2,88 40,00
S9307 65 2.1/2" 145 18 185 18x8 3,51 50,00
S9308 80 3" 160 20 200 18x8 4,61 62,00
S9309 PN10 = PN16 100 4" 180 20 220 18x8 5,65 77,00
S9310 125 5" 210 22 250 18x8 8,13 115,00
S9311 150 6" 240 22 285 22x8 10,5 142,00
S9312 PN16 200 8" 295 24 340 22x12 16,2 235,00
Per misure non riportate in tabella rivolgersi all'ufficio commerciale per minimi di ordine e prezzi - SR: prezzo su richiesta

336 Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo.
