FLANGE
EN 1092-1/05/A PN06

11FLANG

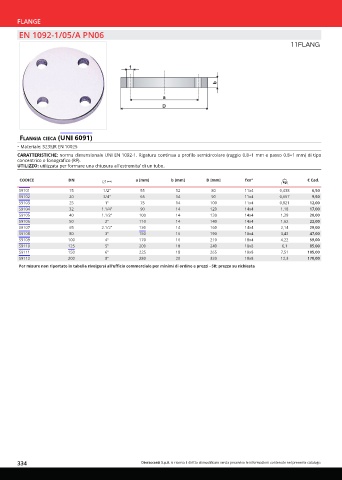

flanGia CieCa (uni 6091)
• Materiale: S235JR EN 10025
CARATTERISTICHE: norma dimensionale UNI EN 1092-1. Rigatura continua a profilo semicircolare (raggio 0.8÷1 mm e passo 0.8÷1 mm) di tipo
concentrico o fonografico (RF).
UTILIZZO: utilizzata per formare una chiusura all'estremita' di un tubo.

CODICE DN a [mm] b [mm] D [mm] fxn° € Cad.
S9101 15 1/2" 55 12 80 11x4 0,438 6,50
S9102 20 3/4" 65 14 90 11x4 0,657 9,50
S9103 25 1" 75 14 100 11x4 0,821 12,00
S9104 32 1.1/4" 90 14 120 14x4 1,18 17,00
S9105 40 1.1/2" 100 14 130 14x4 1,39 20,00
S9106 50 2" 110 14 140 14x4 1,62 22,00
S9107 65 2.1/2" 130 14 160 14x4 2,14 29,00
S9108 80 3" 150 16 190 18x4 3,43 47,00
S9109 100 4" 170 16 210 18x4 4,22 59,00
S9110 125 5" 200 18 240 18x8 6,1 85,00
S9111 150 6" 225 18 265 18x8 7,51 105,00
S9112 200 8" 280 20 320 18x8 12,3 170,00
Per misure non riportate in tabella rivolgersi all'ufficio commerciale per minimi di ordine e prezzi - SR: prezzo su richiesta
