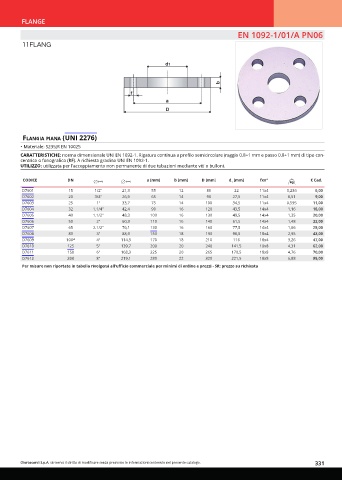

Page 331 - OTER - CATALISTINO 2024

FLANGE
EN 1092-1/01/A PN06

11FLANG

flanGia Piana (uni 2276)
• Materiale: S235JR EN 10025
CARATTERISTICHE: norma dimensionale UNI EN 1092-1. Rigatura continua a profilo semicircolare (raggio 0.8÷1 mm e passo 0.8÷1 mm) di tipo con-
centrico o fonografico (RF). A richiesta gradino UNI EN 1092-1.
UTILIZZO: utilizzata per l'accoppiamento non permanente di due tubazioni mediante viti o bulloni.

CODICE DN a [mm] b [mm] D [mm] d [mm] fxn° € Cad.
1
D7601 15 1/2" 21,3 55 12 80 22 11x4 0,236 6,00
D7602 20 3/4" 26,9 65 14 90 27,5 11x4 0,51 9,00
D7603 25 1" 33,7 75 14 100 34,5 11x4 0,595 11,00
D7604 32 1.1/4" 42,4 90 16 120 43,5 14x4 1,16 18,00
D7605 40 1.1/2" 48,3 100 16 130 49,5 14x4 1,35 20,00
D7606 50 2" 60,3 110 16 140 61,5 14x4 1,48 22,00
D7607 65 2.1/2" 76,1 130 16 160 77,5 14x4 1,86 28,00
D7608 80 3" 88,9 150 18 190 90,5 18x4 2,95 43,00
D7609 100* 4" 114,3 170 18 210 116 18x4 3,26 47,00
D7610 125 5" 139,7 200 20 240 141,5 18x8 4,31 62,00
D7611 150 6" 168,3 225 20 265 170,5 18x8 4,76 70,00
D7612 200 8" 219,1 280 22 320 221,5 18x8 6,88 98,00
Per misure non riportate in tabella rivolgersi all'ufficio commerciale per minimi di ordine e prezzi - SR: prezzo su richiesta
