FLANGE
7000

11FLANG

L

M

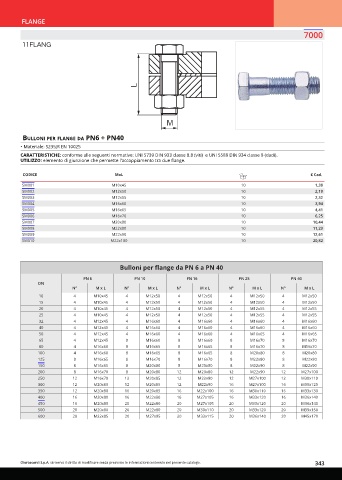

Bulloni Per flanGe da Pn6 ÷ Pn40
• Materiale: S235JR EN 10025
CARATTERISTICHE: conforme alle seguenti normative: UNI 5739 DIN 933 classe 8.8 (viti) e UNI 5588 DIN 934 classe 8 (dadi).
UTILIZZO: elemento di giunzione che permette l'accoppiamento tra due flange.

CODICE MxL € Cad.

SM001 M10x45 10 1,38
SM002 M12x50 10 2,19
SM003 M12x55 10 2,32
SM004 M16x60 10 3,94
SM005 M16x65 10 4,41
SM006 M16x70 10 6,25
SM007 M20x80 10 10,44
SM008 M22x80 10 11,23
SM009 M22x90 10 12,61
SM010 M22x100 10 20,82

Bulloni per flange da PN 6 a PN 40

PN 6 PN 10 PN 16 PN 25 PN 40
DN
N° M x L N° M x L N° M x L N° M x L N° M x L
10 4 M10x45 4 M12x50 4 M12x50 4 M12x50 4 M12x50
15 4 M10x45 4 M12x50 4 M12x50 4 M12x50 4 M12x50
20 4 M10x45 4 M12x50 4 M12x50 4 M12x55 4 M12x55
25 4 M10x45 4 M12x50 4 M12x50 4 M12x55 4 M12x55
32 4 M12x45 4 M16x60 4 M16x60 4 M16x60 4 M16x60
40 4 M12x45 4 M16x60 4 M16x60 4 M16x60 4 M16x60
50 4 M12x45 4 M16x60 4 M16x60 4 M16x65 4 M16x65
65 4 M12x45 8 M16x60 8 M16x60 8 M16x70 8 M16x70
80 4 M16x60 8 M16x65 8 M16x65 8 M16x70 8 M16x70
100 4 M16x60 8 M16x65 8 M16x65 8 M20x80 8 M20x80
125 8 M16x65 8 M16x70 8 M16x70 8 M22x80 8 M22x80
150 8 M16x65 8 M20x80 8 M20x80 8 M22x90 8 M22x90
200 8 M16x70 8 M20x80 12 M20x80 12 M22x90 12 M27x100
250 12 M16x70 12 M20x85 12 M22x90 12 M27x100 12 M30x110
300 12 M20x80 12 M20x85 12 M22x90 16 M27x100 16 M30x120
350 12 M20x80 16 M20x85 16 M22x100 16 M30x110 16 M33x130
400 16 M20x80 16 M22x80 16 M27x105 16 M33x120 16 M36x140
450 16 M20x80 20 M22x80 20 M27x105 20 M33x120 20 M36x140
500 20 M20x80 20 M22x80 20 M30x110 20 M33x120 20 M39x150
600 20 M22x85 20 M27x95 20 M33x115 20 M36x140 20 M45x170

Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo. 343
