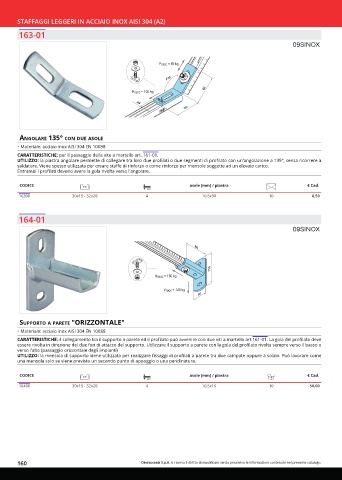

Page 160 - OTER - CATALISTINO 2024

STAFFAGGI LEGGERI IN ACCIAIO INOX AISI 304 (A2)
163-01

09SINOX

Fracc = 85 kg

135
60
Fracc = 100 kg

25
60

anGolare 135° Con due asole
• Materiale: acciaio inox AISI 304 EN 10088
CARATTERISTICHE: per il passaggio della vite a martello art. 161-01.
UTILIZZO: la piastra angolare permette di collegare tra loro due profilati o due segmenti di profilato con un'angolazione a 135°, senza ricorrere a
saldature. Viene spesso utilizzata per creare staffe di rinforzo o come rinforzo per mensole soggette ad un elevato carico.
Entrambi i profilati devono avere la gola rivolta verso l'angolare.

CODICE asole [mm] / piastra € Cad.
16300 30x15 - 32x20 4 10,5x30 10 8,50

164-01
09SINOX

85

110
Nracc = 160 kg

Vracc = 140 kg
50

suPPorto a Parete "orizzontale"
• Materiale: acciaio inox AISI 304 EN 10088
CARATTERISTICHE: il collegamento tra il supporto a parete ed il profilato può avvenire con due viti a martello art.161-01. La gola del profilato deve
essere rivolta in direzione dei due fori di attacco del supporto. Utilizzare il supporto a parete con la gola del profilato rivolta sempre verso il basso o
verso l'alto (passaggio orizzontale degli impianti)
UTILIZZO: la mensola di supporto viene utilizzata per realizzare fissaggi di profilati a parete tra due campate oppure a solaio. Può lavorare come
una mensola solo se viene previsto un secondo punto di appoggio o una pendinatura.

CODICE asole [mm] / piastra € Cad.

16400 30x15 - 32x20 4 10,5x16 10 50,00

160 Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo.
