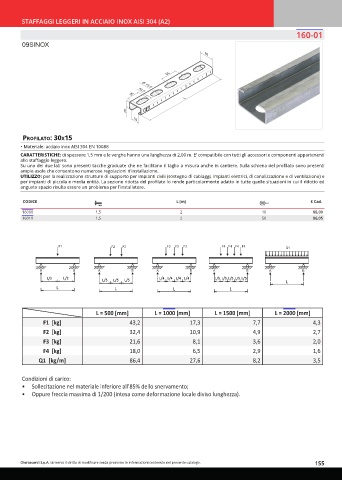

Page 155 - OTER - CATALISTINO 2024

STAFFAGGI LEGGERI IN ACCIAIO INOX AISI 304 (A2)
160-01

09SINOX

30

35

Ø 13,5
25 10,5
L
15
16

Profilato: 30x15
• Materiale: acciaio inox AISI 304 EN 10088
CARATTERISTICHE: di spessore 1,5 mm e le verghe hanno una lunghezza di 2,00 m. E' compatibile con tutti gli accessori e componenti appartenenti
allo staffaggio leggero.
Su uno dei due lati sono presenti tacche graduate che ne facilitano il taglio a misura anche in cantiere. Sulla schiena del profilato sono presenti
ampie asole che consentono numerose regolazioni d'installazione.
UTILIZZO: per la realizzazione strutture di supporto per impianti civili (sostegno di cablaggi, impianti elettrici, di canalizzazione e di ventilazione) e
per impianti di piccola e media entità. La sezione ridotta del profilato lo rende particolarmente adatto in tutte quelle situazioni in cui il ridotto ed
angusto spazio risulta essere un problema per l'installatore.

CODICE L [m] € Cad.

16000 1,5 2 10 88,00
16010 1,5 2 50 86,05

L = 500 [mm] L = 1000 [mm] L = 1500 [mm] L = 2000 [mm]
F1 [kg] 43,2 17,3 7,7 4,3
F2 [kg] 32,4 10,9 4,9 2,7
F3 [kg] 21,6 8,1 3,6 2,0

F4 [kg] 18,0 6,5 2,9 1,6
Q1 [kg/m] 86,4 27,6 8,2 3,5

Condizioni di carico:
• Sollecitazione nel materiale inferiore all’85% dello snervamento;
• Oppure freccia massima di 1/200 (intesa come deformazione locale diviso lunghezza).

Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo. 155
