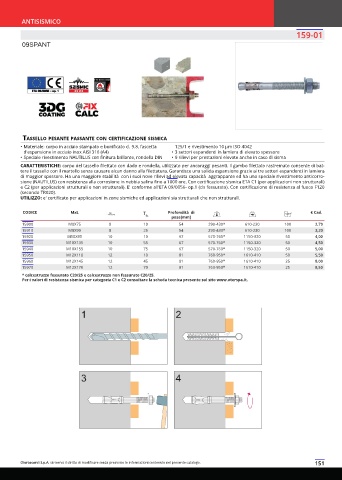

Page 151 - OTER - CATALISTINO 2024

ANTISISMICO
159-01

09SPANT

tassello Pesante Passante Con CertifiCazione sismiCa
• Materiale: corpo in acciaio stampato e bonificato cl. 9.8, fascetta 125/1 e rivestimento 10 µm ISO 4042
d'espansione in acciaio inox AISI 316 (A4) • 3 settori espandenti in lamiera di elevato spessore
• Speciale rivestimento NAUTILUS con finitura brillante, rondella DIN • 9 rilievi per prestazioni elevate anche in caso di sisma
CARATTERISTICHE: corpo del tassello filettato con dado e rondella, utilizzato per ancoraggi pesanti. Il gambo filettato rastremato consente di bat-
tere il tassello con il martello senza causare alcun danno alla filettatura. Garantisce una solida espansione grazie ai tre settori espandenti in lamiera
di maggior spessore. Ha una maggiore stabilità con i suoi nove rilievi ad elevata capacità aggrappante ed ha uno speciale rivestimento anticorro-
sione (NAUTILUS) con resistenza alla corrosione in nebbia salina fino a 1000 ore. Con certificazione sismica ETA C1 (per applicazioni non strutturali)
e C2 (per applicazioni strutturali e non strutturali). E' conforme all'ETA 09/0056- op.1 (cls fessurato). Con certificazione di resistenza al fuoco F120
(secondo TR020).
UTILIZZO: e' certificato per applicazioni in zone sismiche ed applicazioni sia strutturali che non strutturali.

CODICE MxL Profondità di € Cad.
posa[mm]
15900 M8X75 8 10 54 290-430* 610-230 100 2,70
15910 M8X90 8 25 54 290-430* 610-230 100 3,20
15920 M10X90 10 10 67 570-760* 1150-320 50 4,00
15930 M10X135 10 55 67 570-760* 1150-320 50 4,50
15940 M10X155 10 75 67 570-760* 1150-320 50 5,00
15950 M12X110 12 10 81 760-950* 1610-410 50 5,50
15960 M12X145 12 45 81 760-950* 1610-410 25 8,00
15970 M12X170 12 70 81 760-950* 1610-410 25 8,50
* calcestruzzo fessurato C20/25 e calcestruzzo non fessurato C20/25.
Per i valori di resistenza sismica per categoria C1 e C2 consultare la scheda tecnica presente sul sito www.oterspa.it.

Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo. 151
