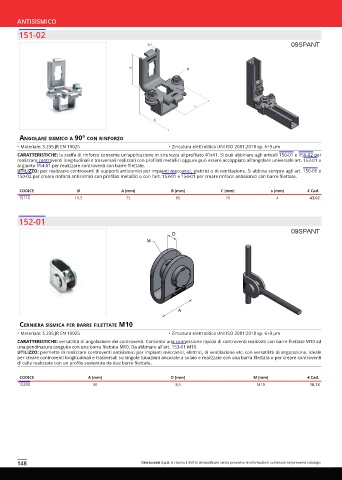

Page 148 - OTER - CATALISTINO 2024

ANTISISMICO
151-02

09SPANT

Ø

anGolare sismiCo a 90° Con rinforzo
• Materiale: S 235 JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6÷9 μm
CARATTERISTICHE: la staffa di rinforzo consente un'applicazione in sicurezza al profilato 41x41. Si può abbinare agli articoli 150-01 e 150-02 per
realizzare controventi longitudinali e trasversali realizzati con profilati metallici oppure può essere accoppiato all'angolare universale art. 153-01 o
al giunto 154-01 per realizzare controventi con barre filettate.
UTILIZZO: per realizzare controventi di supporti antisismici per impianti meccanici, elettrici o di ventilazione. Si abbina sempre agli art. 150-01 o
150-02 per creare rinforzi antisismici con profilati metallici o con l'art. 153-01 e 154-01 per creare rinforzi antisismici con barre filettate.

CODICE Ø A [mm] B [mm] C [mm] s [mm] € Cad.
15110 10,5 75 85 70 4 43,02

152-01

D 09SPANT
M

A

Cerniera sismiCa Per Barre filettate m10
• Materiale: S 235 JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6÷9 μm
CARATTERISTICHE: versatilità di angolazione dei controventi. Consente una connessione rapida di controventi realizzati con barre filettate M10 ad
una pendinatura eseguita con una barra filettata M10. Da abbinare all'art. 153-01 M10.
UTILIZZO: permette di realizzare controventi antisismici per impianti meccanici, elettrici, di ventilazione etc. con versatilità di angolazione. Ideale
per creare controventi longitudinali e trasversali su singole tubazioni ancorate a solaio e realizzate con una barra filettata o per creare controventi
di culle realizzate con un profilo sostenuto da due barre filettate.

CODICE A [mm] D [mm] M [mm] € Cad.
15200 30 8,5 M10 16,13
