ANTISISMICO
150-02
09SPANT
B
D
A
M
L

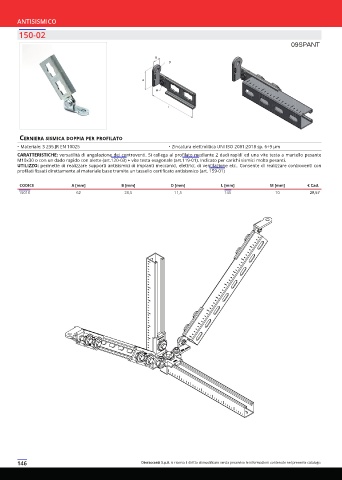

Cerniera sismiCa doPPia Per Profilato
• Materiale: S 235 JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6÷9 μm
CARATTERISTICHE: versatilità di angolazione dei controventi. Si collega al profilato mediante 2 dadi rapidi ed una vite testa a martello pesante
M10x30 o con un dado rapido con alette (art.120-03) + vite testa esagonale (art.119-01). Indicato per carichi sismici molto pesanti.
UTILIZZO: permette di realizzare supporti antisismici di impianti meccanici, elettrici, di ventilazione etc.. Consente di realizzare controventi con
profilati fissati direttamente al materiale base tramite un tassello certificato antisismico (art. 159-01)
CODICE A [mm] B [mm] D [mm] L [mm] M [mm] € Cad.
15010 62 23,5 11,5 145 10 29,57
