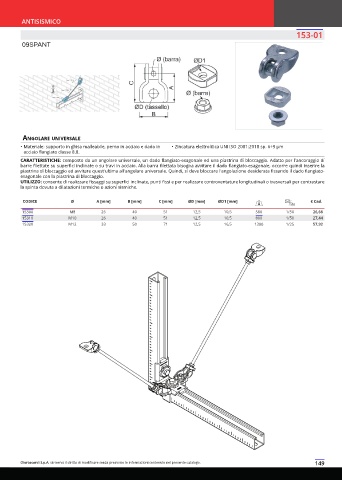

Page 149 - OTER - CATALISTINO 2024

ANTISISMICO
153-01

09SPANT

anGolare universale
• Materiale: supporto in ghisa malleabile, perno in acciaio e dado in • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6÷9 μm
acciaio flangiato classe 8.8.
CARATTERISTICHE: composto da un angolare universale, un dado flangiato-esagonale ed una piastrina di bloccaggio. Adatto per l'ancoraggio di
barre filettate su superfici inclinate o su travi in acciaio. Alla barra filettata bisogna avvitare il dado flangiato-esagonale, occorre quindi inserire la
piastrina di bloccaggio ed avvitare quest'ultima all'angolare universale. Quindi, si deve bloccare l'angolazione desiderata fissando il dado flangiato-
esagonale con la piastrina di bloccaggio.
UTILIZZO: consente di realizzare fissaggi su superfici inclinate, punti fissi e per realizzare controventature longitudinali o trasversali per contrastare
la spinta dovuta a dilatazioni termiche o azioni sismiche.

CODICE Ø A [mm] B [mm] C [mm] ØD [mm] ØD1 [mm] € Cad.

15300 M8 26 40 51 12,5 10,5 580 1/50 26,68
15310 M10 26 40 51 12,5 10,5 800 1/50 27,44
15320 M12 33 50 71 12,5 16,5 1300 1/25 57,92
