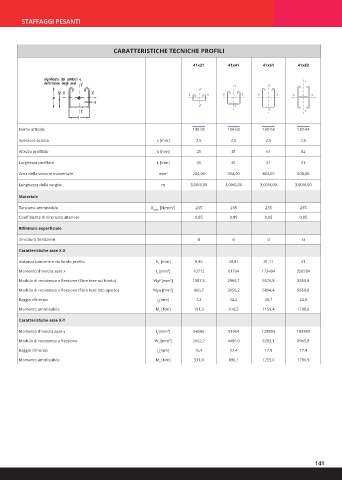

Page 141 - OTER - CATALISTINO 2024

STAFFAGGI PESANTI

CARATTERISTICHE TECNICHE PROFILI

41x21 41x41 41x61 41x82

Nome articolo 130-01 130-02 130-03 130-04

Spessore acciaio s [mm] 2,5 2,5 2,5 2,5
Altezza profilato h [mm] 21 41 61 82

Larghezza profilato L [mm] 41 41 41 41
Area della sezione trasversale mm 2 204,00 304,00 404,00 608,00

Lunghezza delle verghe m 3,00/6,00 3,00/6,00 3,00/6,00 3,00/6,00
Materiale

Tensione ammissibile δ amm [N/mm ] 235 235 235 235
2
Coefficiente di sicurezza ulteriore 0,85 0,85 0,85 0,85
Rifinitura superficiale

Zincatura Sendzimir sì sì sì sì
Caratteristiche asse X-X

distanza baricentro da fondo profilo h [mm] 9,85 20,81 31,11 41
G
Momento d'inerzia asse x I [mm ] 4 10712 61704 173494 350584
x
Modulo di resistenza a flessione (fibre tese sul fondo) Wyf [mm ] 3 1087,5 2965,1 5576,8 8550,8
Modulo di resistenza a flessione (fibre tese lato aperto) Wya [mm ] 960,7 3056,2 5804,4 8550,8
3
Raggio d'inerzia i [mm] 7,2 14,2 20,7 24,0
x
Momento ammissibile M [Nm] 191,9 610,5 1159,4 1708,0
x
Caratteristiche asse X-Y

Momento d'inerzia asse y I [mm ] 4 54586 91964 128803 183389
y
Modulo di resistenza a flessione W [mm ] 3 2662,7 4486,0 6283,1 8945,8
x
Raggio d'inerzia i [mm] 16,4 17,4 17,9 17,4
x
Momento ammissibile M [Nm] 531,9 896,1 1255,0 1786,9
x

141
