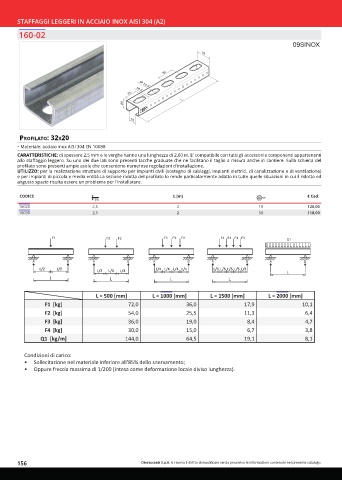

Page 156 - OTER - CATALISTINO 2024

STAFFAGGI LEGGERI IN ACCIAIO INOX AISI 304 (A2)
160-02

09SINOX

32

35

Ø 13,5
25 10,5
L
20

16

Profilato: 32x20
• Materiale: acciaio inox AISI 304 EN 10088
CARATTERISTICHE: di spessore 2,5 mm e le verghe hanno una lunghezza di 2,00 m. E' compatibile con tutti gli accessori e componenti appartenenti
allo staffaggio leggero. Su uno dei due lati sono presenti tacche graduate che ne facilitano il taglio a misura anche in cantiere. Sulla schiena del
profilato sono presenti ampie asole che consentono numerose regolazioni d'installazione.
UTILIZZO: per la realizzazione strutture di supporto per impianti civili (sostegno di cablaggi, impianti elettrici, di canalizzazione e di ventilazione)
e per impianti di piccola e media entità.La sezione ridotta del profilato lo rende particolarmente adatto in tutte quelle situazioni in cui il ridotto ed
angusto spazio risulta essere un problema per l'installatore.

CODICE L [m] € Cad.

16020 2,5 2 10 120,00
16030 2,5 2 50 118,00

L = 500 [mm] L = 1000 [mm] L = 1500 [mm] L = 2000 [mm]
F1 [kg] 72,0 36,0 17,9 10,1
F2 [kg] 54,0 25,5 11,3 6,4
F3 [kg] 36,0 19,0 8,4 4,7
F4 [kg] 30,0 15,0 6,7 3,8
Q1 [kg/m] 144,0 64,5 19,1 8,1

Condizioni di carico:
• Sollecitazione nel materiale inferiore all’85% dello snervamento;
• Oppure freccia massima di 1/200 (intesa come deformazione locale diviso lunghezza).
