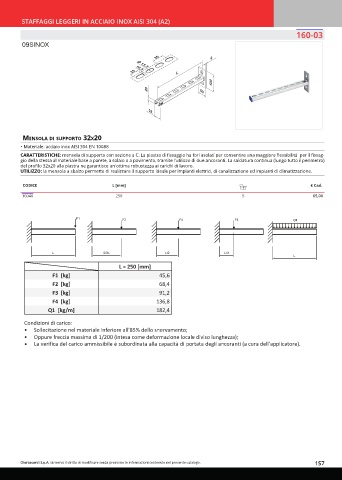

Page 157 - OTER - CATALISTINO 2024
P. 157
STAFFAGGI LEGGERI IN ACCIAIO INOX AISI 304 (A2)
160-03
09SINOX
35 6
Ø 13,5
25 10,5 L
100
20 50
32
mensola di suPPorto 32x20
• Materiale: acciaio inox AISI 304 EN 10088
CARATTERISTICHE: mensola di supporto con sezione a C. La piastra di fissaggio ha fori asolati per consentire una maggiore flessibilità per il fissag-
gio della stessa al materiale base a parete, a solaio o a pavimento, tramite l'utilizzo di due ancoranti. La saldatura continua (lungo tutto il perimetro)
del profilo 32x20 alla piastra ne garantisce un'ottima robustezza ai carichi di lavoro.
UTILIZZO: la mensola a sbalzo permette di realizzare il supporto ideale per impianti elettrici, di canalizzazione ed impianti di climatizzazione.
CODICE L [mm] € Cad.
16040 250 5 65,00
L = 250 [mm]
F1 [kg] 45,6
F2 [kg] 68,4
F3 [kg] 91,2
F4 [kg] 136,8
Q1 [kg/m] 182,4
Condizioni di carico:
• Sollecitazione nel materiale inferiore all’85% dello snervamento;
• Oppure freccia massima di 1/200 (intesa come deformazione locale diviso lunghezza);
• La verifica del carico ammissibile è subordinata alla capacità di portata degli ancoranti (a cura dell’applicatore).
