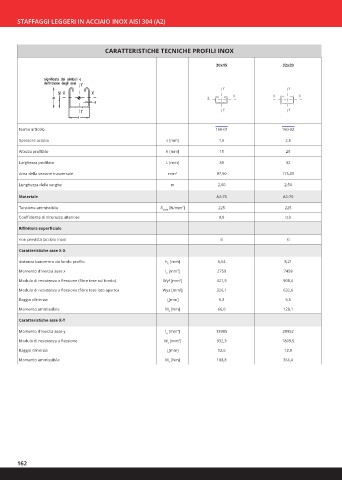

STAFFAGGI LEGGERI IN ACCIAIO INOX AISI 304 (A2)
CARATTERISTICHE TECNICHE PROFILI INOX
30x15 32x20
Nome articolo 160-01 160-02
Spessore acciaio s [mm] 1,5 2,5
Altezza profilato h [mm] 15 20
Larghezza profilato L [mm] 30 32
Area della sezione trasversale mm 2 97,50 175,00
Lunghezza delle verghe m 2,00 2,50
Materiale A2-70 A2-70
Tensione ammissibile δ amm [N/mm ] 225 225
2
Coefficiente di sicurezza ulteriore 0,9 0,9
Rifinitura superficiale
non prevista (acciaio inox) sì sì
Caratteristiche asse X-X
distanza baricentro da fondo profilo h [mm] 6,54 8,21
G
Momento d'inerzia asse x I [mm ] 2759 7458
4
x
Modulo di resistenza a flessione (fibre tese sul fondo) Wyf [mm ] 3 421,9 908,4
Modulo di resistenza a flessione (fibre tese lato aperto) Wya [mm ] 326,1 632,6
3
Raggio d'inerzia i [mm] 5,3 6,5
x
Momento ammissibile M [Nm] 66,0 128,1
x
Caratteristiche asse X-Y
Momento d'inerzia asse y I [mm ] 13985 28952
4
y
Modulo di resistenza a flessione W [mm ] 3 932,3 1809,5
x
Raggio d'inerzia i [mm] 12,0 12,9
x
Momento ammissibile M [Nm] 188,8 366,4
x
