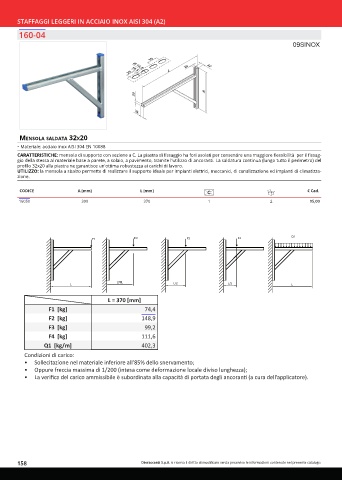

P. 158
STAFFAGGI LEGGERI IN ACCIAIO INOX AISI 304 (A2)
160-04
09SINOX
35
20 32
Ø 13,5
10,5
25 L
20 A
32
mensola saldata 32x20
• Materiale: acciaio inox AISI 304 EN 10088
CARATTERISTICHE: mensola di supporto con sezione a C. La piastra di fissaggio ha fori asolati per consentire una maggiore flessibilità per il fissag-
gio della stessa al materiale base a parete, a solaio, a pavimento, tramite l'utilizzo di ancoranti. La saldatura continua (lungo tutto il perimetro) del
profilo 32x20 alla piastra ne garantisce un'ottima robustezza ai carichi di lavoro.
UTILIZZO: la mensola a sbalzo permette di realizzare il supporto ideale per impianti elettrici, meccanici, di canalizzazione ed impianti di climatizza-
zione.
CODICE A [mm] L [mm] € Cad.
16050 300 370 1 2 95,00
L = 370 [mm]
F1 [kg] 74,4
F2 [kg] 148,9
F3 [kg] 99,2
F4 [kg] 111,6
Q1 [kg/m] 402,3
Condizioni di carico:
• Sollecitazione nel materiale inferiore all’85% dello snervamento;
• Oppure freccia massima di 1/200 (intesa come deformazione locale diviso lunghezza);
• La del carico ammissibile è subordinata alla capacità di portata degli (a cura dell’applicatore).
