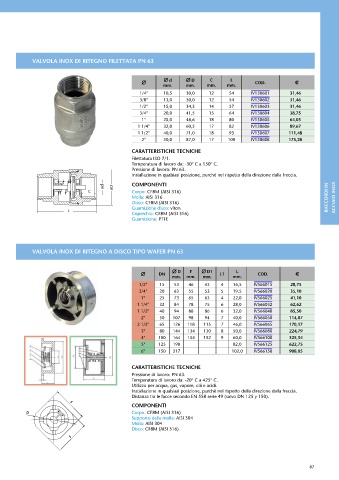

Page 87 - ATUSA - LISTINO 2023

VALVOLA INOX DI RITEGNO FILETTATA PN 63

∅ d ∅ D C L
∅ COD. €
mm. mm. mm. mm.
1/4" 10,5 30,0 12 54 IV130601 31,46
3/8" 13,0 30,0 12 54 IV130602 31,46
1/2" 15,0 34,5 14 57 IV130603 31,46
3/4" 20,0 41,5 15 64 IV130604 38,75
1" 25,0 48,6 18 80 IV130605 64,03
1 1/4" 32,0 60,5 17 82 IV130606 89,67
1 1/2" 40,0 71,0 18 93 IV130607 111,48
2" 50,0 87,0 17 100 IV130608 175,28
CARATTERISTICHE TECNICHE
Filettatura ISO 7/1.
Temperatura di lavoro da: -30° C a 150° C.
Pressione di lavoro: PN 63.
Installazione in qualsiasi posizione, purché nel rispetto della direzione dalla freccia.
COMPONENTI
Ød ØD
C Corpo: CF8M (AISI 316)
Molla: AISI 316 RACCORDI IN ACCIAIO INOX
Disco: CF8M (AISI 316)
Guarnizione disco: viton
L
Coperchio: CF8M (AISI 316)
Guarnizione: PTFE

VALVOLA INOX DI RITEGNO A DISCO TIPO WAFER PN 63

∅ D F ∅ D1 L
∅ DN L1 COD. €
mm. mm. mm. mm.
1/2" 15 53 46 43 4 16,5 IV566015 28,75
3/4" 20 63 55 53 5 19,5 IV566020 35,10
1" 25 73 65 63 4 22,0 IV566025 41,10
1 1/4" 32 84 78 75 6 28,0 IV566032 62,62
1 1/2" 40 94 88 86 6 32,0 IV566040 85,50
2" 50 107 98 94 7 40,0 IV566050 114,07
2 1/2" 65 126 118 115 7 46,0 IV566065 170,17
3" 80 144 134 130 8 50,0 IV566080 224,79
4" 100 164 154 152 9 60,0 IV566100 325,34
5" 125 190 82,0 IV566125 622,75
6" 150 217 102,0 IV566150 908,05

CARATTERISTICHE TECNICHE
Pressione di lavoro: PN 63.
Temperatura di lavoro da: -20° C a 425° C.
Utilizzo per acqua, gas, vapore, olii e acidi.
Installazione in qualsiasi posizione, purché nel rispetto della direzione dalla freccia.
Distanza tra le facce secondo EN 558 serie 49 (salvo DN 125 y 150).
F
COMPONENTI
D Corpo: CF8M (AISI 316)
Supporto della molla: AISI 304
Molla: AISI 304
Disco: CF8M (AISI 316)
F
