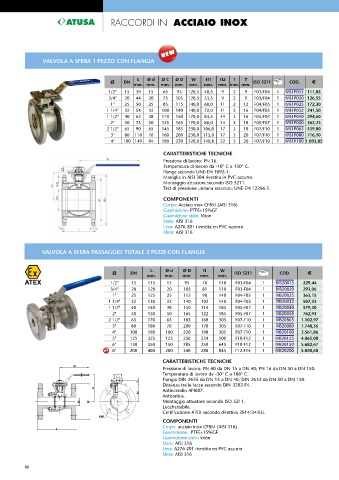

Page 86 - ATUSA - LISTINO 2023

RACCORDI IN ACCIAIO INOX

VALVOLA A SFERA 1 PEZZO CON FLANGIA

Ø DN L Ø d Ø C Ø D W H1 H2 f T ISO 5211 COD. E
mm. mm. mm. mm. mm. mm. mm. mm. mm.
1/2" 15 39 15 65 95 120,5 48,5 9 2 9 F03/F04 1 IVB1P015 111,85
3/4" 20 44 20 75 105 120,5 53,5 9 2 9 F03/F04 1 IVB1P020 126,55
1" 25 50 25 85 115 140,0 60,0 11 2 12 F04/F05 1 IVB1P025 172,30
1 1/4" 32 54 32 100 140 140,0 72,0 11 3 16 F04/F05 1 IVB1P032 241,50
1 1/2" 40 62 38 110 150 170,0 83,5 14 3 16 F05/F07 1 IVB1P040 294,60
2" 50 75 50 125 165 170,0 86,0 14 3 18 F05/F07 1 IVB1P050 362,25
2 1/2" 65 90 65 145 185 230,0 106,0 17 3 18 F07/F10 1 IVB1P065 539,80
3" 80 110 76 160 200 230,0 115,0 17 3 20 F07/F10 1 IVB1P080 716,10
4" 100 140 94 180 220 320,0 140,8 22 3 20 F07/F10 1 IVB1P100 1.003,85

CARATTERISTICHE TECNICHE
Pressione di lavoro: PN 16.
Temperatura di lavoro da -10° C a 150° C.
Flange secondo UNE-EN 1092-1.
Maniglia in AISI 304 rivestita in PVC azzurro.
Montaggio attuatore secondo ISO 5211.
Test di pressione unitaria secondo: UNE-EN 12266-1.
COMPONENTI
Corpo: Acciaio inox CF8M (AISI 316)
Guarnizione: PTFE+15%GF
Guarnizione stelo: Viton
Stelo: AISI 316
Leva: A276 201 rivestita en PVC azzurra
Sfera: AISI 316

VALVOLA A SFERA PASSAGGIO TOTALE 2 PEZZI CON FLANGIA

Ø DN L Ø d Ø D H W ISO 5211 COD. E
mm. mm. mm. mm. mm.
1/2" 15 115 15 95 76 110 F03-F04 1 IVB20015 229,44
3/4" 20 120 20 105 81 110 F03-F04 1 IVB20020 293,06
1" 25 125 25 115 90 140 F04-F05 1 IVB20025 363,15
1 1/4" 32 130 32 140 102 140 F04-F05 1 IVB20032 507,33
1 1/2" 40 140 38 150 114 185 F05-F07 1 IVB20040 579,30
2" 50 150 50 165 122 185 F05-F07 1 IVB20050 762,93
2 1/2" 65 170 65 185 168 305 F07-F10 1 IVB20B65 1.102,97
3" 80 180 78 200 178 305 F07-F10 1 IVB20080 1.748,36
4" 100 190 100 220 198 305 F07-F10 1 IVB20100 2.561,86
5" 125 325 125 250 234 500 F10-F12 1 IVB20125 4.065,08
6" 150 350 150 285 250 645 F10-F12 1 IVB20150 5.682,67
8" 200 400 200 340 288 845 F12-F14 1 IVB20200 5.858,60
CARATTERISTICHE TECNICHE
W
Pressione di lavoro: PN 40 da DN 15 a DN 40; PN 16 da DN 50 a DN 150.
Temperatura di lavoro da -30° C a 180° C.
Flangia DIN 2635 da DN 15 a DN 40; DIN 2633 da DN 50 a DN 150.
h
Distanza tra le facce secondo DIN 3202-F4.
H Antincendio API607.
H1
Antistatica.
Ød ØD Montaggio attuatore secondo ISO 5211.
Lucchettabile.
Certificazione ATEX secondo direttiva 2014/34/EU.
N-ØX
COMPONENTI
Corpo: acciaio inox CF8M (AISI 316)
L
Guarnizione: PTFE+15%GF
Guarnizione stelo: vitón
Stelo: AISI 316
Leva: A276 201 rivestita en PVC azzurra
Sfera: AISI 316
