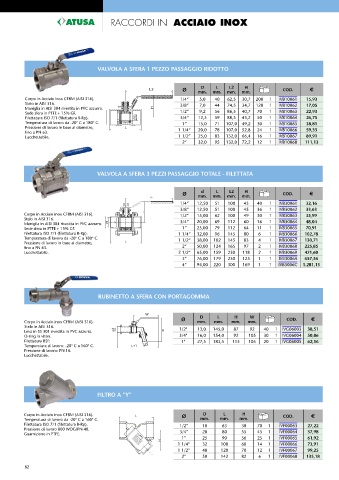

Page 82 - ATUSA - LISTINO 2023

RACCORDI IN ACCIAIO INOX

VALVOLA A SFERA 1 PEZZO PASSAGGIO RIDOTTO

Ø D L L2 H COD. E
mm. mm. mm. mm.
Corpo in Acciaio inox CF8M (AISI 316). 1/4” 5,0 40 62,5 30,7 200 1 IVB10061 15,93
Stelo in AISI 316. 3/8” 7,0 44 74,5 34,7 120 1 IVB10062 17,05
Maniglia in AISI 304 rivestita in PVC azzurro.
Sede sfera in PTFE + 15% GF. 1/2” 9,2 56 86,5 40,7 70 1 IVB10063 22,93
Filettatura ISO 7/1 (filettatura R-Rp). 3/4” 12,5 59 88,5 43,2 50 1 IVB10064 26,75
Temperatura di lavoro da -20° C a 180° C. 1” 15,0 71 107,0 49,2 30 1 IVB10065 38,81
Pressione di lavoro in base al diametro, 1 1/4” 20,0 78 107,0 52,8 24 1 IVB10066 59,33
fino a PN 63.
Lucchettabile. 1 1/2” 25,0 83 132,0 66,4 16 1 IVB10067 89,91
2” 32,0 95 132,0 72,2 12 1 IVB10068 111,13

VALVOLA A SFERA 3 PEZZI PASSAGGIO TOTALE - FILETTATA

L
d
H
L2
Ø mm. mm. mm. mm. COD. E
1/4” 12,50 51 100 45 40 1 IVB30061 32,16
3/8” 12,50 51 100 45 36 1 IVB30062 33,63
Corpo in Acciaio inox CF8M (AISI 316). 1/2” 15,00 62 100 49 30 1 IVB30063 35,99
Stelo in AISI 316.
Maniglia in AISI 304 rivestita in PVC azzurro. 3/4” 20,00 69 112 60 16 1 IVB30064 48,04
Sede sfera in PTFE + 15% GF. 1” 25,00 79 112 64 11 1 IVB30065 70,91
Filettatura ISO 7/1 (filettatura R-Rp). 1 1/4” 32,00 96 145 80 6 1 IVB30066 102,78
Temperatura di lavoro da -20° C a 180° C. 1 1/2” 38,00 102 145 83 4 1 IVB30067 130,71
Pressione di lavoro in base al diametro,
fino a PN 63. 2” 50,00 124 165 97 2 1 IVB30068 225,85
Lucchettabile. 2 1/2” 65,00 159 230 118 2 1 IVB30069 421,60
3” 76,00 179 230 125 1 1 IVB3006A 657,56
4” 94,00 220 300 169 1 1 IVB3006C 1.281,13

RUBINETTO A SFERA CON PORTAGOMMA

W
Ø D L H W COD. E
Corpo in Acciaio inox CF8M (AISI 316). mm. mm. mm. mm.
Stelo in AISI 316. 38,51
Leva in SS 301 rivestita in PVC azzurra. Ød H 1/2" 13,0 145,0 87 92 40 1 IVG06003
O-ring in viton. 3/4" 16,0 154,0 92 105 30 1 IVG06004 50,86
Filettatura BSP. 1" 27,5 183,5 115 105 20 1 IVG06005 62,56
Temperatura di lavoro: -20° C a 160° C. L±1 ØD
Pressione di lavoro: PN 16.
Lucchettabile.

FILTRO A “Y”

Corpo in Acciaio inox CF8M (AISI 316). L Ø D L H COD. E
Temperatura di lavoro da -20° C a 160° C. mm. mm. mm.
Filettatura ISO 7/1 (filettatura R-Rp). 1/2” 10 63 38 70 1 IVF00063 27,22
Pressione di lavoro 800 WOG/PN 40. D
Guarnizione in PTFE. 2mm 3/4” 20 80 55 45 1 IVF00064 37,98
Ă1 1” 25 90 56 25 1 IVF00065 61,92
H
1 1/4” 32 108 60 14 1 IVF00066 73,91
1 1/2” 40 120 70 12 1 IVF00067 99,25
2” 50 142 82 6 1 IVF00068 135,18
82
