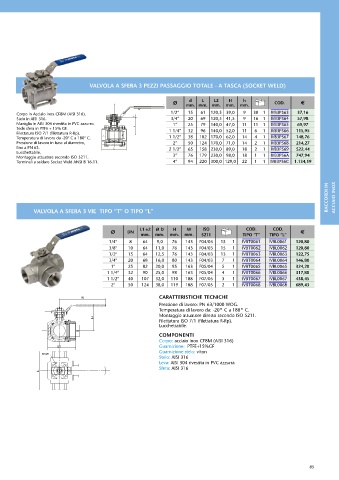

Page 85 - ATUSA - LISTINO 2023

VALVOLA A SFERA 3 PEZZI PASSAGGIO TOTALE - A TASCA (SOCKET WELD)

h
d
H
L
L2
Ø mm. mm. mm. mm. mm. COD. E
L2
Corpo in Acciaio inox CF8M (AISI 316). 1/2” 15 61 120,5 39,0 9 30 1 IVB3PS63 37,16
Stelo in AISI 316. 3/4” 20 69 120,5 41,5 9 16 1 IVB3PS64 57,98
Maniglia in AISI 304 rivestita in PVC azzurro. 1” 25 79 140,0 47,0 11 11 1 IVB3PS65 69,97
Sede sfera in PTFE + 15% GF. 1 1/4” 32 96 140,0 52,0 11 6 1 IVB3PS66 115,95
Filettatura ISO 7/1 (filettatura R-Rp).
Temperatura di lavoro da -20° C a 180° C. 1 1/2” 38 102 170,0 62,0 14 4 1 IVB3PS67 148,76
Pressione di lavoro in base al diametro, 2” 50 124 170,0 71,0 14 2 1 IVB3PS68 214,27
fino a PN 63. 2 1/2” 65 158 230,0 89,0 18 2 1 IVB3PS69 522,44
Lucchettabile.
Montaggio attuatore secondo ISO 5211. 3” 76 179 230,0 98,0 18 1 1 IVB3PS6A 747,94
Terminali a saldare Socket Weld ANSI B 16.11. 4” 94 220 300,0 129,0 22 1 1 IVB3PS6C 1.134,19
RACCORDI IN ACCIAIO INOX

VALVOLA A SFERA 3 VIE TIPO “T” O TIPO “L”

Ø DN L1 ±2 Ø D H W ISO COD. COD. E
mm. mm. mm. mm. 5211 TIPO “T” TIPO “L”
1/4" 8 64 9,0 76 143 F04/03 15 1 IVBT0061 IVBL0061 120,80
3/8" 10 64 11,0 76 143 F04/03 15 1 IVBT0062 IVBL0062 120,80
1/2" 15 64 12,5 76 143 F04/03 13 1 IVBT0063 IVBL0063 122,75
3/4" 20 68 16,0 80 143 F04/03 7 1 IVBT0064 IVBL0064 146,80
1" 25 82 20,0 95 163 F05/04 5 1 IVBT0065 IVBL0065 324,20
1 1/4" 32 90 25,0 98 163 F05/04 4 1 IVBT0066 IVBL0066 317,80
1 1/2" 40 107 32,0 110 188 F07/05 3 1 IVBT0067 IVBL0067 438,45
2" 50 124 38,0 119 188 F07/05 2 1 IVBT0068 IVBL0068 689,43
CARATTERISTICHE TECNICHE
Pressione di lavoro: PN 63/1000 WOG.
Temperatura di lavoro da: -20º C a 180º C.
Montaggio attuatore diretto secondo ISO 5211.
Filettatura ISO 7/1 (filettatura R-Rp).
Lucchettabile.
COMPONENTI
Corpo: acciaio inox CF8M (AISI 316)
L1 Guarnizione: PTFE+15%GF
Guarnizione stelo: viton
Stelo: AISI 316
Leva: AISI 304 rivestita in PVC azzurra
Sfera: AISI 316

85
