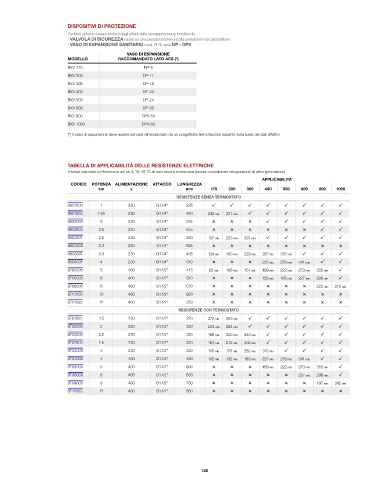

DISPOSITIVI DI PROTEZIONE
I bollitori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del bollitore
· VASO DI ESPANSIONE SANITARIO mod. ELBI serie DP - DPV
VASO DI ESPANSIONE
MODELLO RACCOMANDATO LATO ACS (*)
BXV 170 DP-8
BXV 200 DP-11
BXV 300 DP-18
BXV 400 DP-24
BXV 500 DP-24
BXV 600 DP-35
BXV 800 DPV-50
BXV 1000 DPV-80
(*) Il vaso di espansione deve essere sempre dimensionato da un progettista termotecnico esperto sulla base dei dati effettivi

TABELLA DI APPLICABILITÀ DELLE RESISTENZE ELETTRICHE
I minuti calcolati si riferiscono ad un Δ 10-45 °C di solo lavoro resistenza (senza considerare integrazione di altro generatore).
APPLICABILITA’
CODICE POTENZA ALIMENTAZIONE ATTACCO LUNGHEZZA
kw v mm 170 200 300 400 500 600 800 1000
RESISTENZE SENZA TERMOSTATO
8601000 1 230 G1.1/4” 295 P P P P P P P P
8601650 1.65 230 G1.1/4” 450 248 min. 321 min. P P P P P P
8602000 2 230 G1.1/4” 515 O O O P P P P P
8602600 2.6 230 G1.1/4” 675 O O O O O O P P
8602601 2.6 230 G1.1/4” 360 157 min. 203 min. 291 min. P P P P P
8603300 3.3 230 G1.1/4” 825 O O O O O O O O
8603301 3.3 230 G1.1/4” 435 124 min. 160 min. 229 min. 287 min. 337 min. P P P
8604001 4 230 G1.1/4” 510 O O O 237 min. 278 min. 341 min. P P
8705000 5 400 G1.1/2” 445 82 min. 106 min. 151 min. 189 min. 222 min. 273 min. 355 min. P
8706000 6 400 G1.1/2” 510 O O O 158 min. 185 min. 227 min. 296 min. P
8708000 8 400 G1.1/2” 670 O O O O O O 222 min. 272 min.
8710000 10 400 G1.1/2” 820 O O O O O O O O
8712000 12 400 G1.1/2” 970 O O O O O O O O
RESISTENZE CON TERMOSTATO
8T01500 1.5 230 G1.1/2” 320 272 min. 353 min. P P P P P P
8T02000 2 230 G1.1/2” 320 204 min. 264 min. P P P P P P
8T02200 2.2 230 G1.1/2” 320 186 min. 240 min. 343 min. P P P P P
8T02500 2.5 230 G1.1/2” 320 163 min. 212 min. 302 min. P P P P P
8T03000 3 230 G1.1/2” 320 136 min. 176 min. 252 min. 316 min. P P P P
8T04000 4 400 G1.1/2” 400 102 min. 132 min. 189 min. 237 min. 278 min. 341 min. P P
8T05000 5 400 G1.1/2” 500 O O O 189 min. 222 min. 273 min. 355 min. P
8T06000 6 400 G1.1/2” 600 O O O O O 227 min. 296 min. P
8T09000 9 400 G1.1/2” 700 O O O O O O 197 min. 242 min.
8T12000 12 400 G1.1/2” 850 O O O O O O O O
