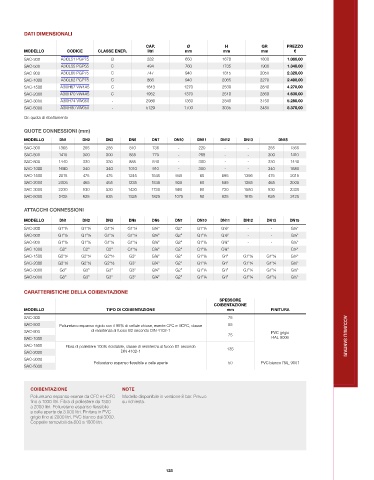

Page 124 - ELBI - LISTINO TERMOIDRAULICA 50

DATI DIMENSIONALI

CAP. Ø H QR PREZZO
MODELLO CODICE CLASSE ENER. litri mm mm mm €
SAC-300 A3I0L51 PGP75 B 282 650 1670 1800 1.060,00
SAC-500 A3I0L55 PGP55 C 494 760 1735 1900 1.340,00
SAC-800 A3I0L60 PGP75 C 747 940 1815 2050 2.320,00
SAC-1000 A3I0L62 PGP75 C 868 940 2065 2270 2.490,00
SAC-1500 A3I0H67 VW4A5 C 1643 1270 2530 2840 4.270,00
SAC-2000 A3I0H70 VW4A5 C 1952 1370 2510 2860 4.630,00
SAC-3000 A3I0H74 VW050 - 2986 1350 2840 3150 5.280,00
SAC-5000 A3I0H80 VW050 - 5129 1700 3035 3480 8.370,00
Qr: quota di ribaltamento

QUOTE CONNESSIONI (mm)
MODELLO DN1 DN2 DN3 DN6 DN7 DN10 DN11 DN12 DN13 DN15
SAC-300 1365 255 255 810 735 - 220 - - 255 1365
SAC-500 1410 300 300 855 770 - 265 - - 300 1410
SAC-800 1440 330 330 885 840 - 300 - - 330 1440
SAC-1000 1680 340 340 1010 910 - 300 - - 340 1680
SAC-1500 2015 475 475 1245 1545 945 80 695 1395 475 2015
SAC-2000 2005 465 465 1235 1535 935 80 685 1385 465 2005
SAC-3000 2330 530 530 1430 1730 980 80 730 1580 530 2330
SAC-5000 2425 625 625 1525 1825 1075 80 825 1675 625 2425

ATTACCHI CONNESSIONI

MODELLO DN1 DN2 DN3 DN5 DN6 DN7 DN10 DN11 DN12 DN13 DN15
SAC-300 G1”¼ G1”¼ G1”¼ G1”¼ G¾” G2” G1”¼ G½” - - G½”
SAC-500 G1”½ G1”½ G1”½ G1”¼ G¾” G2” G1”¼ G½” - - G½”
SAC-800 G1”½ G1”½ G1”½ G1”¼ G¾” G2” G1”¼ G¾” - - G½” CON SCAMBIATORE ESTRAIBILE BOLLITORI VETRIFICATI
SAC-1000 G2” G2” G2” G1”¼ G¾” G2” G1”¼ G¾” - - G½”
SAC-1500 G2”½ G2”½ G2”½ G3” G¾” G2” G1”¼ G1” G1”¼ G1”¼ G½”
SAC-2000 G2”½ G2”½ G2”½ G3” G¾” G2” G1”¼ G1” G1”¼ G1”¼ G½”
SAC-3000 G3” G3” G3” G3” G¾” G2” G1”¼ G1” G1”¼ G1”¼ G½”
SAC-5000 G3” G3” G3” G3” G¾” G2” G1”¼ G1” G1”¼ G1”½ G½”

CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
SAC-300 75
SAC-500 Poliuretano espanso rigido con il 95% di cellule chiuse, esente CFC e HCFC, classe 55
SAC-800 di resistenza al fuoco B2 secondo DIN 4102-1 PVC grigio
75 ACCUMULI SANITARI
SAC-1000 RAL 9006
SAC-1500 Fibra di poliestere 100% riciclabile, classe di resistenza al fuoco B1 secondo 135
SAC-2000 DIN 4102-1
SAC-3000
Poliuretano espanso flessibile a celle aperte 50 PVC bianco RAL 9001
SAC-5000

COIBENTAZIONE NOTE
Poliuretano espanso esente da CFC e HCFC Modello disponibile in versione 8 bar. Prezzo
fino a 1000 litri. Fibra di poliestere da 1500 su richiesta.
a 2000 litri. Poliuretano espanso flessibile
a celle aperte da 3.000 litri. Finitura in PVC
grigio fino ai 2000 litri, PVC bianco dai 3000.
Coppelle removibili da 800 a 1000 litri.

123
