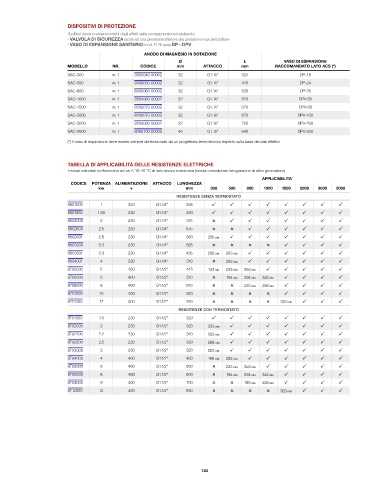

DISPOSITIVI DI PROTEZIONE
I bollitori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del bollitore
· VASO DI ESPANSIONE SANITARIO mod. ELBI serie DP - DPV
ANODO DI MAGNESIO IN DOTAZIONE
Ø L VASO DI ESPANSIONE
MODELLO NR. CODICE mm ATTACCO mm RACCOMANDATO LATO ACS (*)
SAC-300 nr. 1 8560040 00002 32 G1.¼” 320 DP-18
SAC-500 nr. 1 8560050 00002 32 G1.¼” 410 DP-24
SAC-800 nr. 1 8560060 00002 32 G1.¼” 520 DP-35
SAC-1000 nr. 1 8560060 00002 32 G1.¼” 520 DPV-50
SAC-1500 nr. 1 8560070 00002 32 G1.¼” 670 DPV-80
SAC-2000 nr. 1 8560070 00002 32 G1.¼” 670 DPV-100
SAC-3000 nr. 1 8560080 00002 32 G1.¼” 700 DPV-200
SAC-5000 nr. 1 8560100 00002 40 G1.½” 640 DPV-300
(*) Il vaso di espansione deve essere sempre dimensionato da un progettista termotecnico esperto sulla base dei dati effettivi

TABELLA DI APPLICABILITÀ DELLE RESISTENZE ELETTRICHE
I minuti calcolati si riferiscono ad un Δ 10-45 °C di solo lavoro resistenza (senza considerare integrazione di altro generatore).
APPLICABILITA’
CODICE POTENZA ALIMENTAZIONE ATTACCO LUNGHEZZA
kw v mm 300 500 800 1000 1500 2000 3000 5000
RESISTENZE SENZA TERMOSTATO
8601000 1 230 G1.1/4” 295 P P P P P P P P
8601650 1.65 230 G1.1/4” 450 P P P P P P P P
8602000 2 230 G1.1/4” 515 O P P P P P P P
8602600 2.6 230 G1.1/4” 675 O O P P P P P P
8602601 2.6 230 G1.1/4” 360 256 min. P P P P P P P
8603300 3.3 230 G1.1/4” 825 O O O O P P P P
8603301 3.3 230 G1.1/4” 435 202 min. 353 min. P P P P P P
8604001 4 230 G1.1/4” 510 O 292 min. P P P P P P
8705000 5 400 G1.1/2” 445 133 min. 233 min. 353 min. P P P P P
8706000 6 400 G1.1/2” 510 O 194 min. 294 min. 342 min. P P P P
8708000 8 400 G1.1/2” 670 O O 220 min. 256 min. P P P P
8710000 10 400 G1.1/2” 820 O O O O P P P P
8712000 12 400 G1.1/2” 970 O O O O 323 min. P P P
RESISTENZE CON TERMOSTATO
8T01500 1.5 230 G1.1/2” 320 P P P P P P P P
8T02000 2 230 G1.1/2” 320 333 min. P P P P P P P
8T02200 2.2 230 G1.1/2” 320 303 min. P P P P P P P
8T02500 2.5 230 G1.1/2” 320 266 min. P P P P P P P
8T03000 3 230 G1.1/2” 320 222 min. P P P P P P P
8T04000 4 400 G1.1/2” 400 166 min. 292 min. P P P P P P
8T05000 5 400 G1.1/2” 500 O 233 min. 353 min. P P P P P
8T06000 6 400 G1.1/2” 600 O 194 min. 294 min. 342 min. P P P P
8T09000 9 400 G1.1/2” 700 O O 196 min. 228 min. P P P P
8T12000 12 400 G1.1/2” 850 O O O O 323 min. P P P
