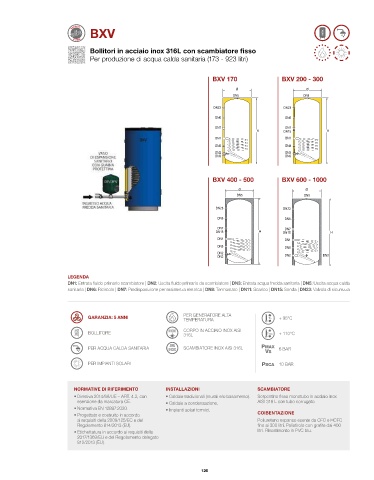

BXV

Bollitori in acciaio inox 316L con scambiatore fisso
Per produzione di acqua calda sanitaria (173 - 923 litri)

BXV 170 BXV 200 - 300

Ø Ø
DN5 DN5

DN23 DN23
DN6 DN6
DN7 DN7
H DN15 H
DN1 DN1
DN8 DN8
DN2 DN2
DN3 DN3

BXV 400 - 500 BXV 600 - 1000

Ø Ø
DN5 DN5

DN23 DN23
DN6 DN6

DN7 DN7
DN15 H DN15 H
DN1 DN1
DN8 DN8
DN2
DN3 DN2 DN3

LEGENDA
DN1: Entrata fluido primario scambiatore | DN2: Uscita fluido primario da scambiatore | DN3: Entrata acqua fredda sanitaria | DN5: Uscita acqua calda
sanitaria | DN6: Ricircolo | DN7: Predisposizione per resistenza elettrica | DN8: Termostato | DN11: Scarico | DN15: Sonda | DN23: Valvola di sicurezza

PER GENERATORE ALTA
GARANZIA: 5 ANNI + 95°C
TEMPERATURA
CORPO IN ACCIAIO INOX AISI
BOLLITORE + 110°C
316L
PER ACQUA CALDA SANITARIA SCAMBIATORE INOX AISI 316L 6 BAR

PER IMPIANTI SOLARI 10 BAR

NORMATIVE DI RIFERIMENTO INSTALLAZIONI SCAMBIATORE
• Direttiva 2014/68/UE – ART. 4.3, con • Caldaie tradizionali (murali e/o basamento). Serpentino fisso monotubo in acciaio inox
esenzione da marcatura CE. • Caldaie a condensazione. AISI 316 L con tubo corrugato.
• Normativa EN 12897:2020. • Impianti solari termici.
• Progettato e costruito in accordo COIBENTAZIONE
ai requisiti della 2009/125/EC e del Poliuretano espanso esente da CFC e HCFC
Regolamento 814/2013 (EU). fino ai 300 litri. Polistirolo con grafite dai 400
• Etichettatura in accordo ai requisiti della litri. Rivestimento in PVC blu.
2017/1369/EU e del Regolamento delegato
812/2013 (EU).
