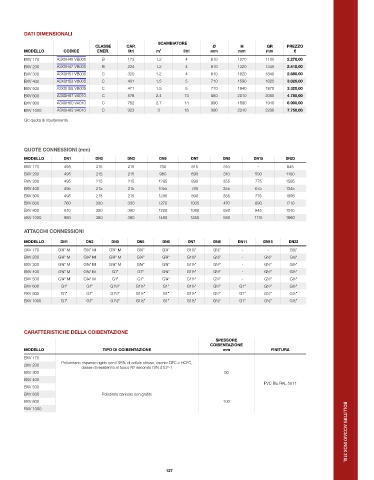

DATI DIMENSIONALI
SCAMBIATORE
CLASSE CAP. Ø H QR PREZZO
MODELLO CODICE ENER. litri m 2 litri mm mm mm €
BXV 170 A3X0H45 VB005 B 173 1.2 4 610 1070 1100 2.270,00
BXV 200 A3X0H47 VB005 B 224 1.2 4 610 1320 1345 2.410,00
BXV 300 A3X0H51 VB005 C 320 1.2 4 610 1820 1840 2.680,00
BXV 400 A3X0H53 VB005 C 401 1.5 5 710 1590 1625 3.020,00
BXV 500 A3X0H55 VB005 C 471 1.5 5 710 1840 1870 3.320,00
BXV 600 A3X0H57 VA010 C 578 2.4 13 850 2010 2050 4.780,00
BXV 800 A3X0H60 VA010 C 752 2.7 14 990 1890 1940 6.990,00
BXV 1000 A3X0H62 VA010 C 923 3 16 990 2240 2290 7.750,00
Qr: quota di ribaltamento

QUOTE CONNESSIONI (mm)
MODELLO DN1 DN2 DN3 DN6 DN7 DN8 DN15 DN23
BXV 170 495 215 215 700 615 310 - 845
BXV 200 495 215 215 960 690 310 590 1100
BXV 300 495 215 215 1295 890 355 775 1595
BXV 400 495 215 215 1055 790 355 675 1345
BXV 500 495 215 215 1295 890 355 775 1595
BXV 600 760 330 330 1270 1005 470 890 1710
BXV 800 810 380 380 1220 1080 580 945 1510
BXV 1000 980 380 380 1490 1250 580 1115 1860

ATTACCHI CONNESSIONI
MODELLO DN1 DN2 DN3 DN5 DN6 DN7 DN8 DN11 DN15 DN23
BXV 170 G¾” M G¾” M G¾” M G¾” G¾” G1½” G½” - - G½”
BXV 200 G¾” M G¾” M G¾” M G¾” G¾” G1½” G½” - G½” G½”
BXV 300 G¾” M G¾” M G¾” M G¾” G¾” G1½” G½” - G½” G½”
BXV 400 G¾” M G¾” M G1” G1” G¾” G1½” G½” - G½” G½”
BXV 500 G¾” M G¾” M G1” G1” G¾” G1½” G½” - G½” G½”
BXV 600 G1” G1” G1½” G1½” G1” G1½” G½” G1” G½” G½”
BXV 800 G1” G1” G1½” G1½” G1” G1½” G½” G1” G½” G½”
BXV 1000 G1” G1” G1½” G1½” G1” G1½” G½” G1” G½” G½”

CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
BXV 170
Poliuretano espanso rigido con il 95% di cellule chiuse, esente CFC e HCFC,
BXV 200
classe di resistenza al fuoco B2 secondo DIN 4102-1
BXV 300 50
BXV 400
PVC Blu RAL 5017
BXV 500
BXV 600 Polistirolo caricato con grafite
BXV 800 100
BXV 1000 BOLLITORI ACCIAIO INOX 316L

127
