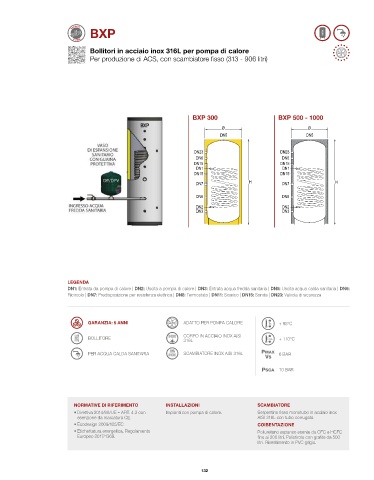

Page 133 - ELBI - LISTINO TERMOIDRAULICA 50

BXP

Bollitori in acciaio inox 316L per pompa di calore
Per produzione di ACS, con scambiatore fisso (313 - 906 litri)

BXP 300 BXP 500 - 1000
Ø Ø
DN5 DN5

DN23 DN23
DN6 DN6
DN15 DN15
DN1 DN1
DN15 DN15

DN7 H DN7 H
DN8 DN8

DN2 DN2
DN3 DN3

LEGENDA
DN1: Entrata da pompa di calore | DN2: Uscita a pompa di calore | DN3: Entrata acqua fredda sanitaria | DN5: Uscita acqua calda sanitaria | DN6:
Ricircolo | DN7: Predisposizione per resistenza elettrica | DN8: Termostato | DN11: Scarico | DN15: Sonda | DN23: Valvola di sicurezza

GARANZIA: 5 ANNI ADATTO PER POMPA CALORE + 95°C

BOLLITORE CORPO IN ACCIAIO INOX AISI + 110°C
316L
PER ACQUA CALDA SANITARIA SCAMBIATORE INOX AISI 316L 6 BAR

10 BAR

NORMATIVE DI RIFERIMENTO INSTALLAZIONI SCAMBIATORE
• Direttiva 2014/68/UE – ART. 4.3 con Impianti con pompa di calore. Serpentino fisso monotubo in acciaio inox
esenzione da marcatura CE. AISI 316L con tubo corrugato.
• Ecodesign 2009/125/EC. COIBENTAZIONE
• Etichettatura energetica, Regolamento Poliuretano espanso esente da CFC e HCFC
Europeo 2017/1369. fino ai 300 litri. Polistirolo con grafite da 500
litri. Rivestimento in PVC grigio.

132
