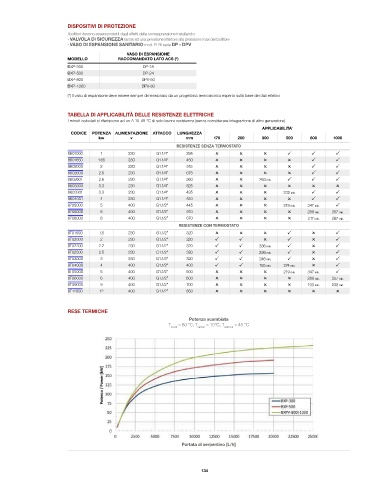

Page 135 - ELBI - LISTINO TERMOIDRAULICA 50

DISPOSITIVI DI PROTEZIONE
I bollitori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del bollitore
· VASO DI ESPANSIONE SANITARIO mod. ELBI serie DP - DPV
VASO DI ESPANSIONE
MODELLO RACCOMANDATO LATO ACS (*)
BXP-300 DP-18
BXP-500 DP-24
BXP-800 DPV-50
BXP-1000 DPV-80
(*) Il vaso di espansione deve essere sempre dimensionato da un progettista termotecnico esperto sulla base dei dati effettivi

TABELLA DI APPLICABILITÀ DELLE RESISTENZE ELETTRICHE
I minuti calcolati si riferiscono ad un Δ 10-45 °C di solo lavoro resistenza (senza considerare integrazione di altro generatore).
APPLICABILITA’
CODICE POTENZA ALIMENTAZIONE ATTACCO LUNGHEZZA
kw v mm 170 200 300 500 800 1000
RESISTENZE SENZA TERMOSTATO
8601000 1 230 G1.1/4” 295 O O O P P P
8601650 1.65 230 G1.1/4” 450 O O O O P P
8602000 2 230 G1.1/4” 515 O O O O P P
8602600 2.6 230 G1.1/4” 675 O O O O P P
8602601 2.6 230 G1.1/4” 360 O O 284 min. P P P
8603300 3.3 230 G1.1/4” 825 O O O O O O
8603301 3.3 230 G1.1/4” 435 O O O 332 min. P P
8604001 4 230 G1.1/4” 510 O O O O P P
8705000 5 400 G1.1/2” 445 O O O 219 min. 347 min. P
8706000 6 400 G1.1/2” 510 O O O O 289 min. 357 min.
8708000 8 400 G1.1/2” 670 O O O O 217 min. 267 min.
RESISTENZE CON TERMOSTATO
8T01500 1.5 230 G1.1/2” 320 O O O P O P
8T02000 2 230 G1.1/2” 320 P P O P O P
8T02200 2.2 230 G1.1/2” 320 P P 336 min. P O P
8T02500 2.5 230 G1.1/2” 320 P P 296 min. P O P
8T03000 3 230 G1.1/2” 320 P P 246 min. P O P
8T04000 4 400 G1.1/2” 400 P P 185 min. 274 min. O P
8T05000 5 400 G1.1/2” 500 O O O 219 min. 347 min. P
8T06000 6 400 G1.1/2” 600 O O O O 289 min. 357 min.
8T09000 9 400 G1.1/2” 700 O O O O 193 min. 238 min.
8T12000 12 400 G1.1/2” 850 O O O O O O

RESE TERMICHE
Potenza scambiata
T = 80 °C; T = 10°C, T = 45 °C
in,coil serb,in serb,out

Portata al serpentino [L/h]

134
